简单的对讲电路分享

该对讲电路通过从任一端简单地按下按钮，在选定的位置或房间、楼上到楼下或家中提供 2 路通信。此外，它可以成为学童的有趣电话。

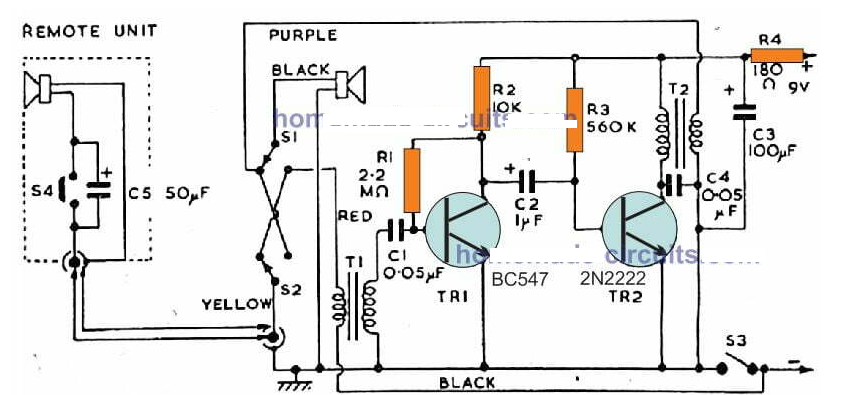

该电路也可以用作婴儿哭泣的聆听设备。该设计基本上由一个主系统或主系统以及一个与双线延长线连接的远距离系统组成。S1 和 S2 是 DPDT 按钮开关，由正常情况下所示的触点组成。

开关 S3 是主设备开关，S4 的工作方式类似于远程单元接触开关。为了使工作更容易，S1 / S2由打印“按下呼叫或通话”指示。S3 标记为“开”，S4 标记为“按下通话”。

在功能过程中，当远方用户选择通信时，该人将按S4。这通过变压器初级T1连接电池负极电路，使其产生反馈并激活主扬声器中的音调。

接下来，处理主单元的个人按下开关 S3 以打开对讲机。在这种情况下，远程扬声器上所说的任何内容都会被放大，并通过主扬声器清晰可闻。

为了启动相反的通信，主单元一侧的个人激活开关 S1/S2，从而使他的扬声器像麦克风一样工作。

放大的声音随后被传送到远程单元以完成通信。

T1 和 T2 是小型音频变压器，其比率为 1：5，这意味着如果初级侧转动 100 圈，则次级侧可以是 500 圈。您也可以尝试任何小型降压变压器。
