滚筒洗衣机的电路分析

一、洗衣原理

滚筒洗衣机主要将衣物盛放在滚筒内，部分浸泡在水中，在电动机（马达）带动滚筒转动时，由于滚筒内有突起，可以带动衣物上下翻滚，从而达到洗涤衣物的目的。

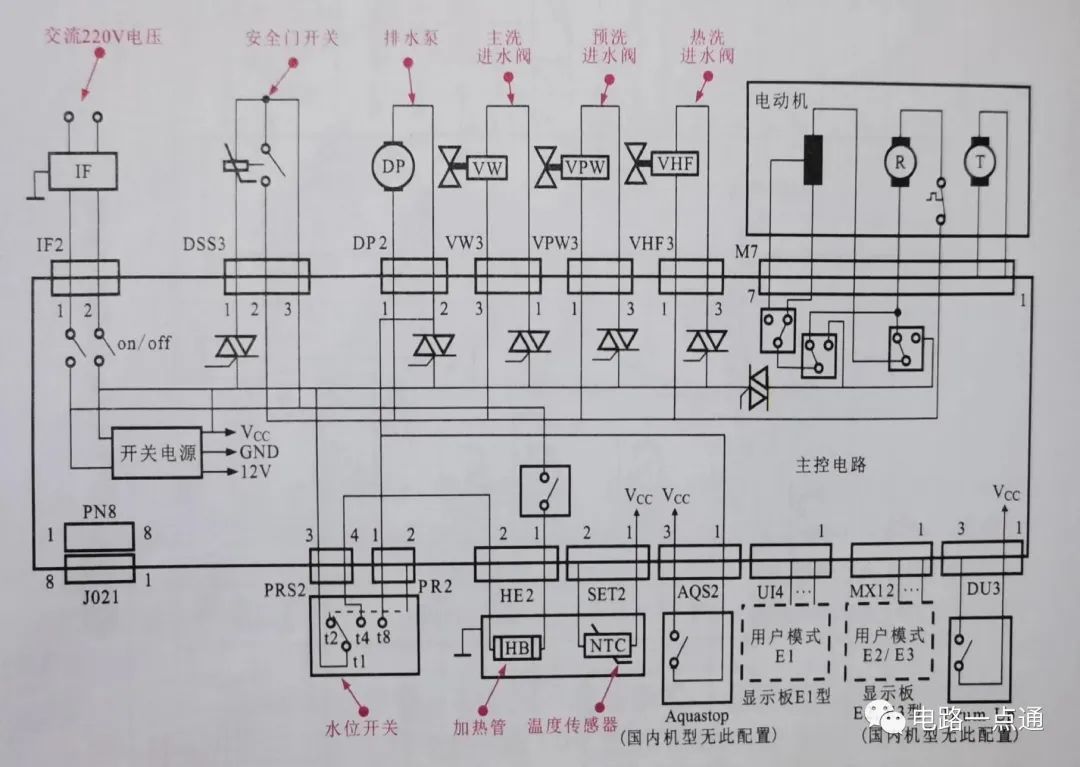

（典型滚筒洗衣机控制原理图）

二、控制电路分析

滚筒洗衣机各部件的协调工作都是通过主控电路实现的，典型滚筒洗衣机的控制原理图如下图所示。

1、供电部分

工作过程：交流220V电压纪念日接插件IF1和IF2为主控板上的开关电源部分供电，开关电源工作后，输出直流电流Vcc为洗衣机的整个工作系统提供工作条件。

2、进水控制部分

工作过程：主洗进水阀VW、预洗进水阀VPw和热水进水阀VHF构成进水系统，通过主控电路板的控制进行加水，当水位到达预设定的高度时，水位开关内部触点动作，为主控电路输入水位高低信号，并由主控电路输出停止信号，进水电磁阀停止进水。

3、洗涤控制部分

工作过程：进水完成后，若所加的水是冷水，则对冷水进行加热，这个功能是通过加热管HB和温度传感器NTC共同完成的。设定好预设温度后，主控电路便控制加热管开始对冷水进行加热，当温度达到预设值时，温度传感器NTC将温度检测信号送入主控电路中，由主控电路驱动电动机启动，进行洗涤操作。

4、排水控制部分

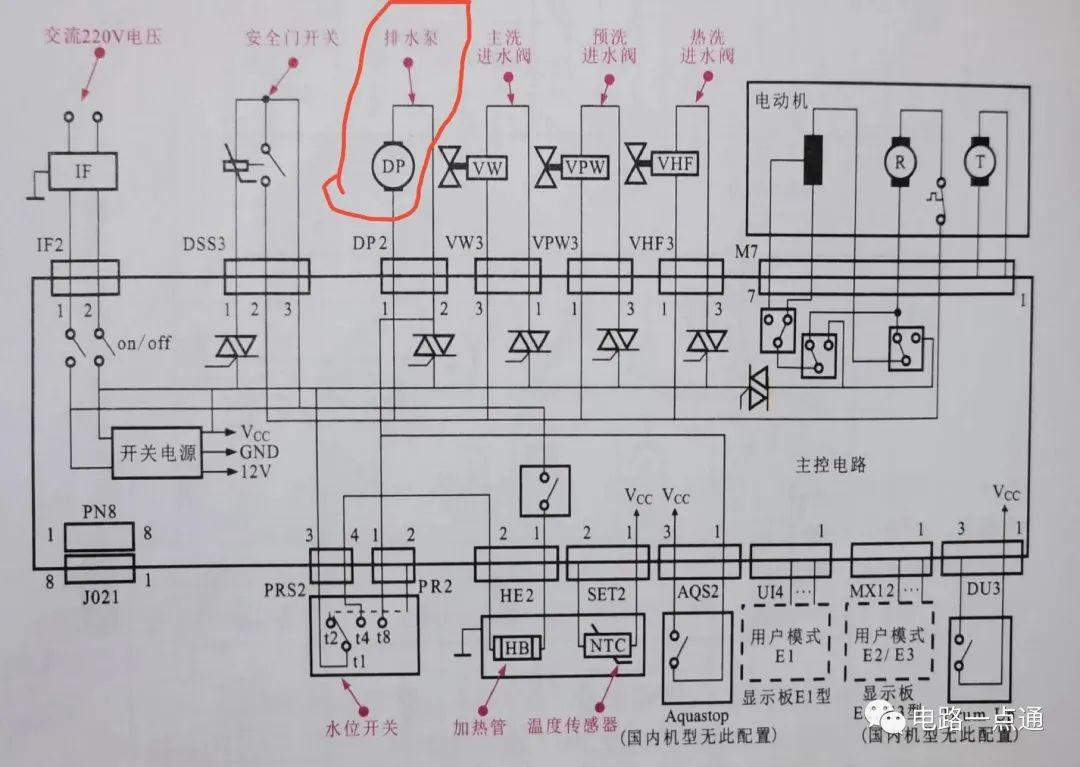

工作过程：排水泵DP是排水系统的主要部件，主要作用是将滚筒内的水排出，与进水系统的工作刚好相反。当洗涤完成后，主控电路控制洗涤系统停止工作，同时控制启动排水泵DP进行工作，将滚筒内的水通过出水口排放到机外。

5、脱水控制部分

工作过程：排水完成后，主控电路控制洗衣机自动进入脱水工作，洗涤电动机带动内桶高速旋转，衣物上吸附的水分在离心力的作用下，通过内桶壁上的排水孔甩出桶外，实现脱水功能。

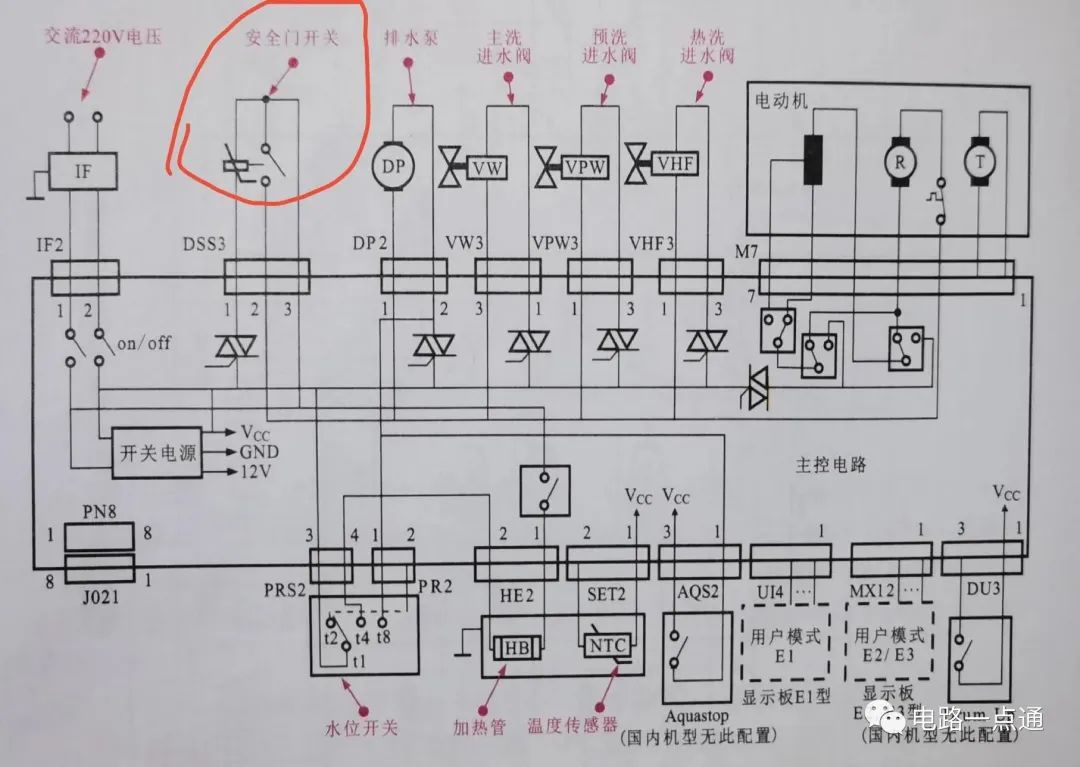

注意：滚筒洗衣机工作过程中，操作显示面板上会有不同的状态指示。当脱水完成后，便完成了衣物的洗涤工作。安全门开关在滚筒洗衣机中起到保护作用，在洗衣机工作状态下，安全门是不能打开的；当洗衣机停止运转时，才可以打开。
