基于LM386的低成本音频放大器电路图

　　音频放大器通常用于放大低功率音频信号，例如来自无线电接收器或麦克风的信号，以便可用于驱动扬声器或耳机。市售放大器可能非常昂贵。因此，在这个电路中，我们将看到一个低成本音频放大器，一个IC和几个无源元件。该电路能够放大进入麦克风的音频信号。我们可以将此电路用作迷你便携式扬声器系统。

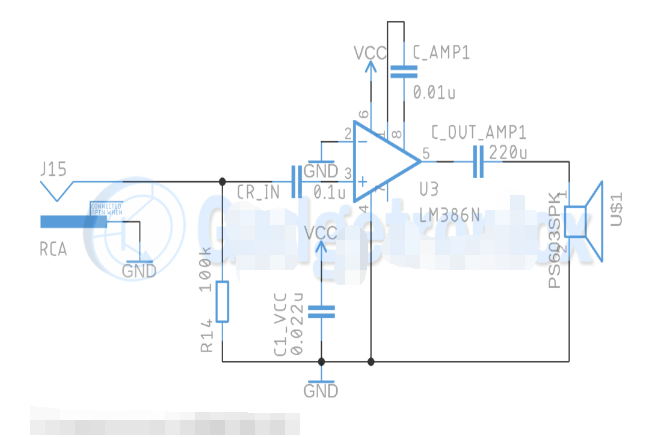

　　低成本音频放大器电路图：

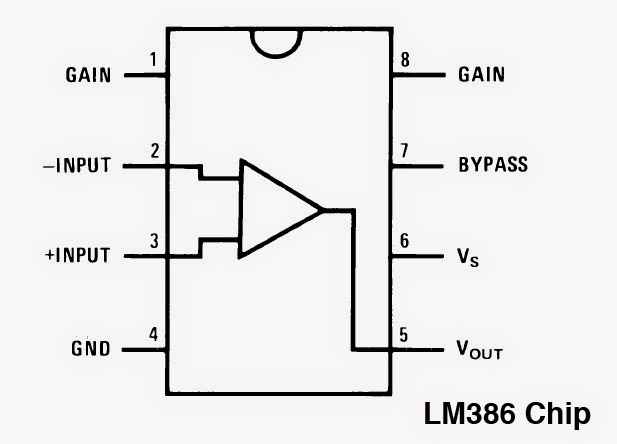

　　LM386 集成电路：

　　我们将在本项目中使用的IC是LM386，它是一种低功耗音频放大器。它适用于低功耗应用，因为它消耗的静态电流非常低，仅为

4mA。即使使用电池供电，它也会持续很长时间。IC的增益在内部设置为20，但通过使用电容器，我们可以将其增加到20到200之间的任何值。阅读更多关于LM386

IC工作的信息。

　　电路工作原理：

　　引脚 1 和 8

是增益控制引脚。通过使用引脚1和8之间的电容，我们可以设置该IC的增益。这里我们在这个电路中使用0.01uf电容。增益可以通过改变不同的电容值来调节。引脚 2

和 3 是信号输入引脚。引脚 2

是负输入端子，因此将接地。第三个引脚是正输入端子。这将与RC滤波器电路一起连接到信号音频源。电容器CR_IN将帮助我们消除输入信号的直流分量，只允许将音频信号（交流分量）馈入LM3，从而稳定输入信号。

　　引脚 4 和 6 是电源引脚。引脚 6 是 Vcc，引脚 4 是接地。此外，我们还将电容器连接到VCC，用于对IC的电源进行去耦。我们从引脚 5

获得放大输出信号。为了降低输出侧的噪声，我们将使用另一个220uf的电容器将信号耦合到扬声器。

　　电源：

　　输出功率将取决于电源电压和阻抗或扬声器的欧姆额定值。这里我们使用9V电池作为电源，但电路可以用5 – 12v之间的任何电压供电。

　　提高音频质量：

　　请注意，通过使所有电线连接和组件尽可能靠近芯片，将减少输出噪声。还要尽量将输入接地与其他接地路径分开。这将帮助您在输出端获得更好的音频质量。我们可以构建两个这样的电路，这样我们就可以有立体声输出。我们只需要将每个放大器的每个信号（左声道和右声道）传递到不同的扬声器。此外，如果我们在它们之间连接一些滤波器，我们可以拥有自己的立体声均衡器。

　　部分列表：

　　电池 12V 直流

　　电容器 0.022uF （1）， 电容器 0.1uF （2）， 220uF （1）

　　电阻器 100kOhm – 1

　　运算放大器 LM386N – 1
