家用电吹风机电路原理

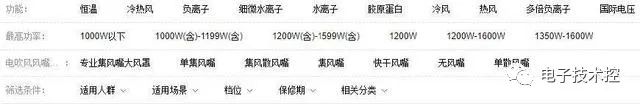

吹风机的分类

在“黑科技”横行的时代，吹风机作为日常生活中常用的家用电器产品之一，从简单的吹干头发的功能，拓展出了更多满足人们美好生活需求的功能，像负离子、水离子、恒温、吹风美容机等，从几千块的吹风机到几十块的吹风机，价格相差几十倍，当然好的吹风机肯定有它贵的价值，既要保证吹出来的效果好，还要噪音小、热量舒适等，好的吹风机一般具有这样的特点：造型能力比较强，就算没有任何辅助工具，也能让卷发很好地保持;吹出来的头发蓬松感好;风力、热度都有多档位选择;手感效果不错，不会感觉太笨重。

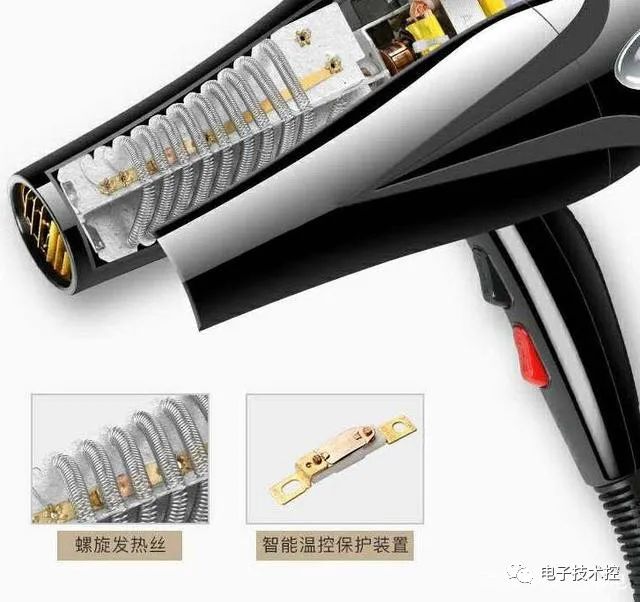

吹风机按电功率划分，常用的规格有250瓦、350瓦、450瓦、550 瓦、850瓦、1000瓦，1200瓦等。吹风机虽然在型式、款式和大小上有很大差别，但它们的内在结构大体相同，主要由电动机和它的驱动风叶、发热元件及电器控制开关件三大部分组成，产品构造比较简单。吹风机通电时，电热丝会产生热量，风扇吹出的风经过电热丝，就变成热风。如果只是小风扇转动，而电热丝不热，那么吹出来的就只是等同于室温的风。吹风机吹出来的风属于干风，若使用的时间过长，很容易会造成水分的流失，造成热伤害。把损伤降到最低的秘诀:用毛巾先拍干头发上的水分，用手轻轻梳顺头发，然后再用吹风机。

吹风机典型电路

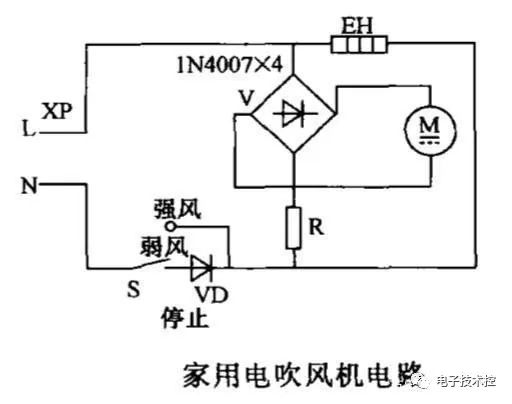

上图所示为典型家用吹风机的电路模型，它具有大、小风档位，不具备自然风功能。工作过程：插上电源插头XP，将开关S置于强风档，电热丝EH通电发热，同时电动机经电阻丝R降压后得电发动，带动风叶旋转，

将热空气从出气口吹出;当开关置于弱风档时，由于电源经过二极管VD半波整流，电热丝的发热和电动机的转速都有所降低，吹出低温弱风。其中VD为半波整流，而IN4007×4为单相桥式整流电路。

电热丝通过以上知识的分享，我们能更多一点的了解小小的家用电器的知识，有助于我们更好的使用和维修。
