变频空调器的主要器件--模块

详解变频空调器的主要器件 3 模块

模块内的逻辑运算器，还随时监测模块的自身温度、17脚(+300V负极)对10脚(+15V负极)电压、11脚+15V电源，作过热、过流、过压保护信息，并在异常时由15脚反馈输出端FO (Feedback OUT)输出故障保护信号，反馈给CPU , CPU据此判断功率模块有故障，立即停机保护，避免功率模块及其他器件损坏。

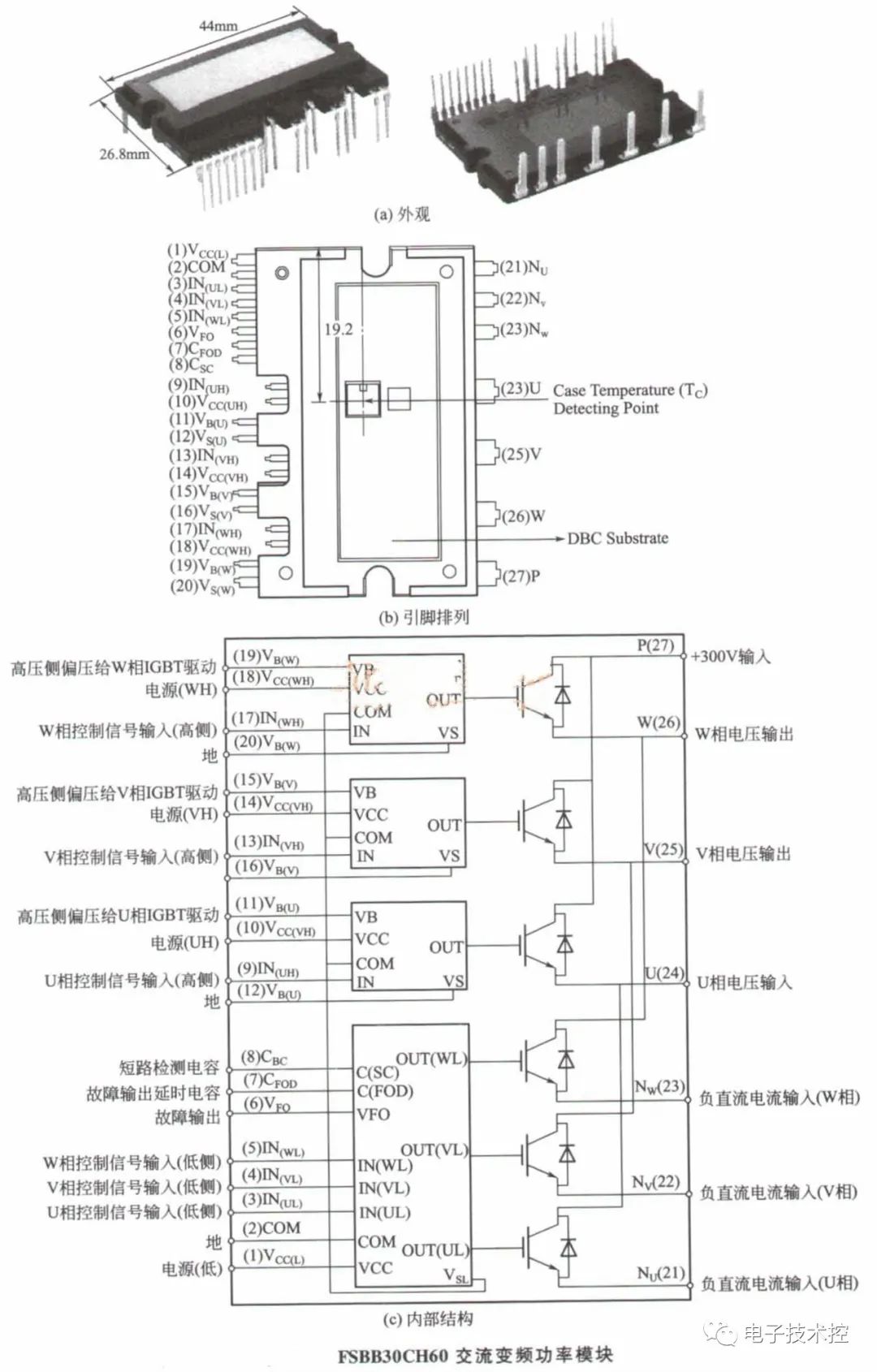

如下图 所示是FSBB30CH60交流变频模块引脚排序及内部结构。该模块额定电流15A、耐压600V。其特点如下：a.上臂IGBT：驱动电路、自举电路、欠压保护;b.下臂IGBT：驱动电路、短路保护、欠压保护;G故障输出：兼容3-3V/5V CMOS/ LSTTL。

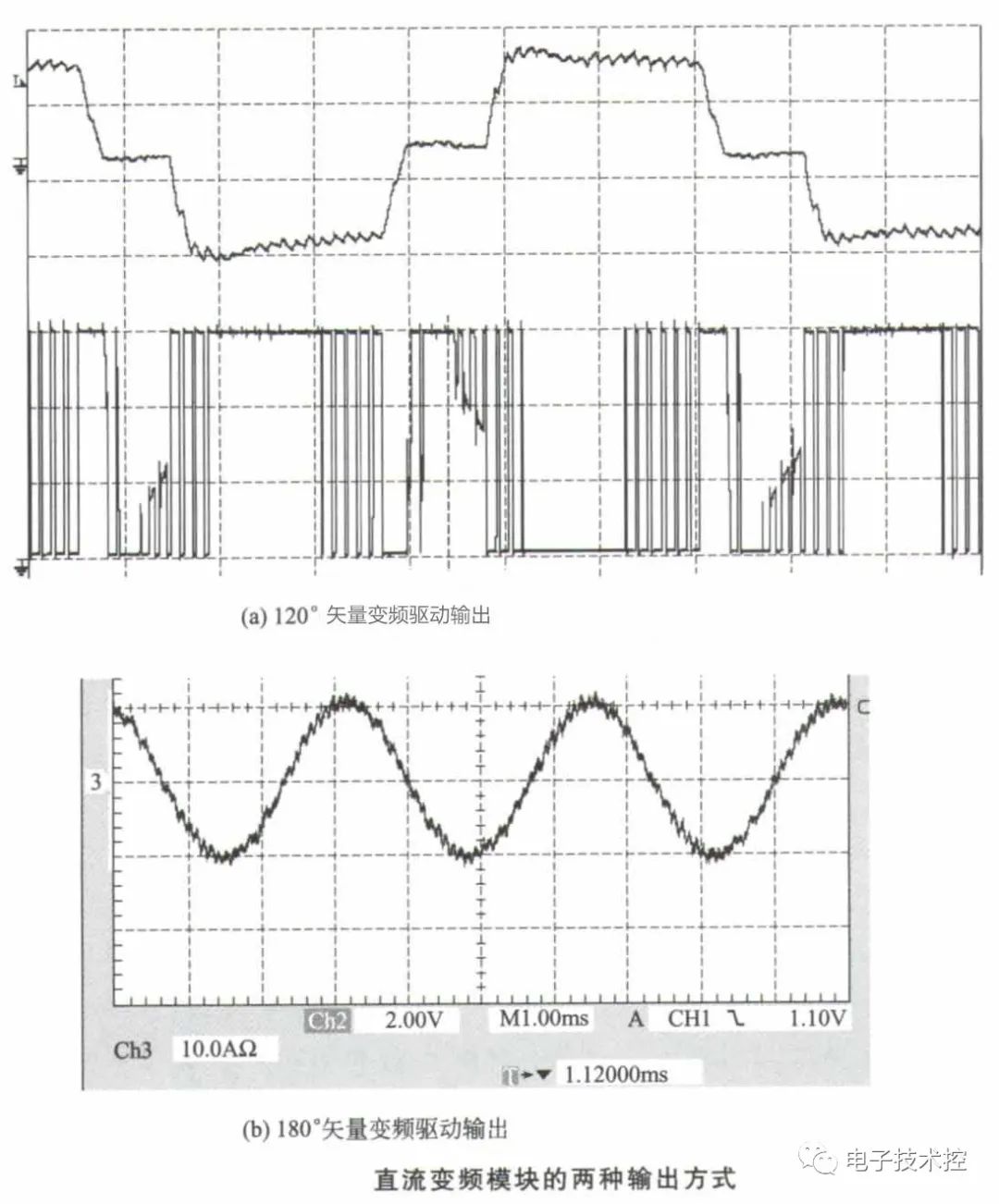

2.直流变频模块 直流变频模块的输出电压方式，一般采用是等宽度PWM调制方式，有的还采用PAM (Pulse Amplitude Modulation，脉冲幅值调制)调制方式。直流变频模块的内部结构与交流变频模块基本相同，只增加了压缩机相位检测电路，这里不再介绍。如下图 所示，直流变频模块对压缩机的驱动方式有120°、 180°两种方式。

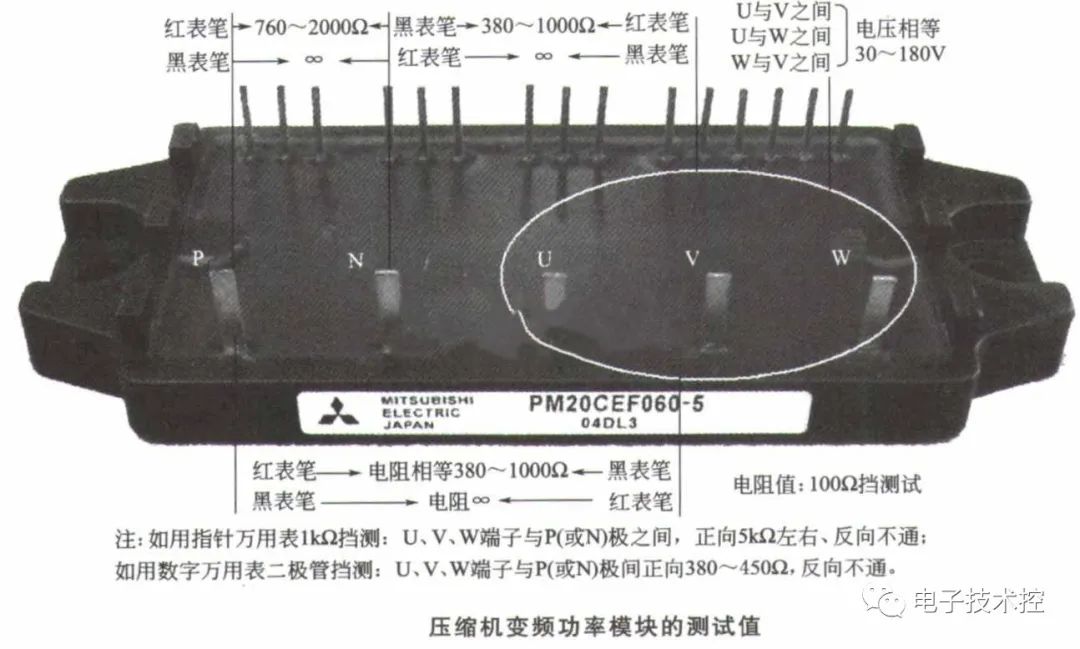

(3)压缩机变频模块的好坏检测方法如下图 所示是压缩机变频功率模块的正常测试数据。变频模块U、V、w三个输出端对电源正(P)、负(N)端均呈现二极管特性，即正向导通，反向截止(这个测试值实则为内部六个IGBT管内的C、E极之间所接阻尼二极管的值)。空调器正常运行时U、V、w三相输出端的任意两相间的电压应在30～180V并且相等。
