如何构建一个简单而强大的MP3播放器

建造可以在我们日常生活中使用的东西总是很有趣的，当能够以非常低的成本轻松建造同样的东西时，它会变得更加有趣。在本教程中，我们将学习如何构建一个简单而强大的 MP3 播放器，可以播放任何 MP3 歌曲，音量和曲目也可以借助按钮进行调整。通过一些额外的努力，您可以构建自己的袖珍MP3音乐播放器，并随身携带。听起来很有趣，所以让我们构建它。

所需材料：

• GPD2846 MP3 播放器模块
• 3 个按钮
• 3.3V稳压器
• 开/关按钮
• 议长
• 面包板
• 连接线
• 220K电阻
• 焊接套件

上面的列表可能看起来有点长，但它们都非常便宜且易于获得。

GPD2846 MP3 模块：

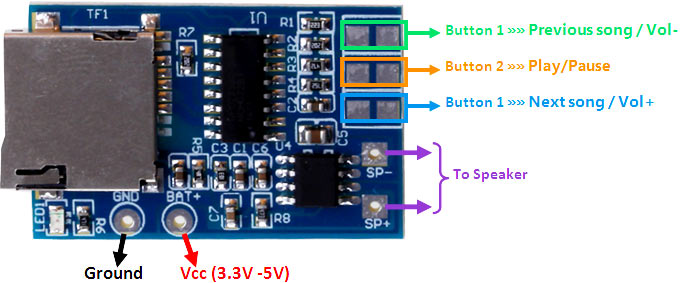

此 mp3 播放器项目的核心是 GPD2846 MP3 播放器音频解码器模块 。该模块有一个SD卡插槽，我们可以在其中插入带有MP3歌曲的SD卡，当我们为模块供电时，它将开始播放这些歌曲。该模块有四个孔，即电池正极、接地、扬声器正极和扬声器负极。它还提供了三个按钮，可用于播放/暂停歌曲，更改曲目和增加/减少音量。标有引脚的模块图片如下所示

Vcc引脚可以接受3.3V或5V，但它们应该是调节电压。扬声器引脚可以直接连接到任何扬声器;不需要任何放大器电路，因为模块本身装有音频放大器。

如上所示，可以选择使用 MP3 模块上的三个按钮。按钮的功能如下所示。

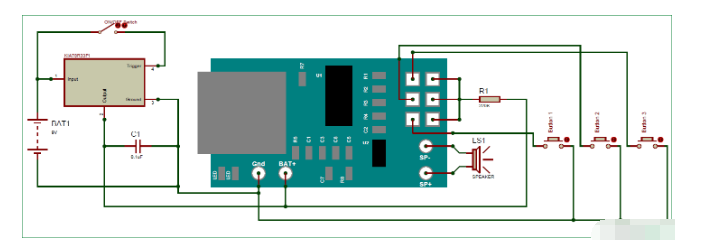

MP3播放器电路图及说明：

上面显示的电路图将展示我们如何将按钮连接到 MP3 模块，以便我们可以控制轨道和音量。

我们使用 9V 电池和 KIA78R 稳压器来调节电池的 9V 至 3.3V。开/关开关连接到触发引脚以打开或打开模块。在Vcc和地上连接一个0.1uF电容以滤除噪声。扬声器直接连接到 SP+ 和 SP- 引脚。

对于连接按钮，只需遵循上面的原理图，但您可能需要焊接一些电线以使其对面包板友好。最右边的三个端子使用一个 220K 上拉电阻上拉至 3.3V。左侧的三个接线盒通过按钮接地。我在面包板上进行了这些连接，我的硬件看起来像这样

加工：

这个mp3播放器电路的工作非常简单。只需插入带有任意数量的MP3歌曲的SD卡并打开模块电源即可。开机后，您应该会看到红灯亮起，片刻后 LED 会闪烁，歌曲将开始播放。歌曲结束后，它将自动移至下一首歌曲。您可以使用三个按钮来控制曲目和音量，如上表所述。
