深入剖析空调PG电机驱动电路故障

●空调PG电机驱动电路故障分析

目前，有部分空调风机是用了PG电机控制，应用电容器具有电流超前90°的相移特性，当电源接通时，流入辅助线圈（启动绕组）的电流相位比流入主线圈（主绕组）的电流相位超前90°，形成两相电流，促使定子磁场产生转动。PG电机的调速主要是采用脉宽调制PWM方式来控制开关器件的导通相位角及导通时间，从而实现PG电机的平稳调速。

本文就是通过对电路原理及常见故障的深入剖析，希望能给大家在售后维修中带来一些帮助。

一、电路原理

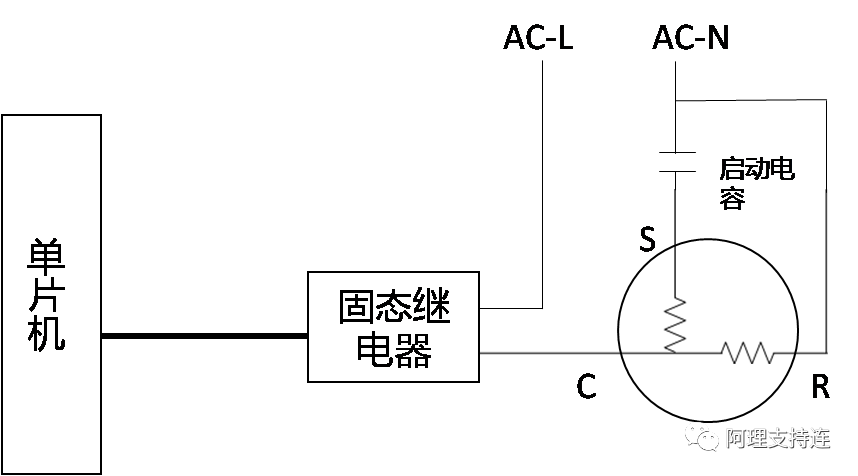

如下图所示，单片机输出信号，通过过零检查信号，固态继电器（可控硅器件）就可以给出交流220V进行斩波控制，实现对风机电压的控制。

二、器件的作用

1、固态继电器：是一个可控硅器件，通过导通角的控制实现了电压的升降，售后出现过损坏的情况。

2、滤波电感：主要是起到一个电流抑制作用，输出更加稳定。

三、售后注意事项

1、如果以上电路出现故障时，风机电机转速异常，内机报H6故障代码。

2、PG电机是靠霍尔检测转速，接入主板的检测端子的电压分别是5V（基准电压），2.5V反馈电压。

3、排除故障时，先检查电机是否有机械故障，再检查电气故障，如主板上的启动电容。
