如何使用ESP8266和继电器制作智能家居自动化系统

本文将向您介绍一个家庭自动化系统，可以使用 NodeMCU 和 Relay 模块通过语音命令轻松控制灯、风扇和其他家用电器。

在这个物联网项目中，我使用 NodeMCU ESP8266 和继电器模块制作了 Alexa 智能家居自动化系统。您可以通过语音命令轻松控制灯光、风扇和其他家用电器。要将 Echo Dot 智能扬声器与 NodeMCU 连接，我只使用了 Amazon Alexa 应用程序。

如果您没有 Echo Dot 智能音箱，您仍然可以控制家用电器。您还可以从智能手机监控开关的继电器时间反馈。

另，你也可以使用 ESP32 板代替 NodeMCU 微控制器。

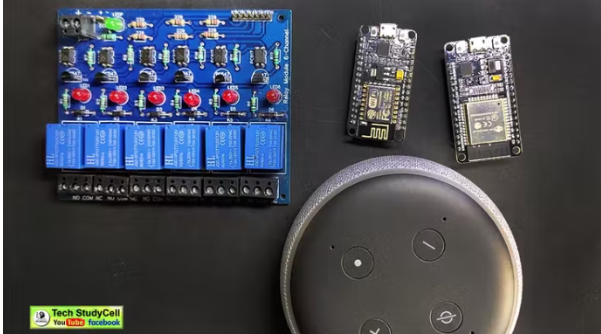

所需组件：

Alexa 回声点

继电器模块

NodeMCU 或 ESP32 开发板

继电器模块所需组件：

继电器 5v （SPDT）

BC547晶体管

LED 5mm

220欧姆电阻

连接器

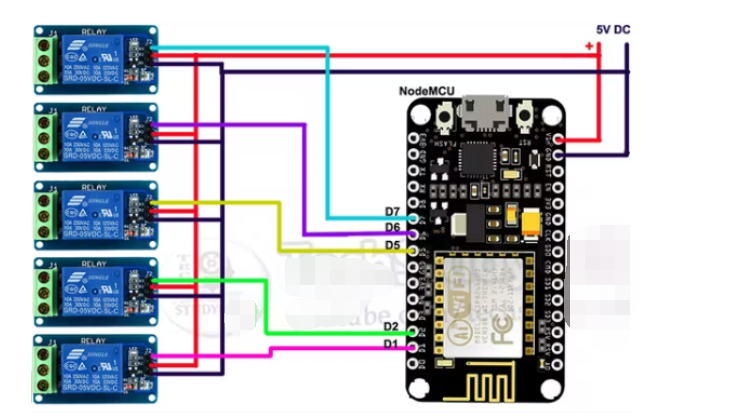

电路原理图：

如您所见，这个家庭自动化项目的电路非常简单。您可以使用 Relay 模块和 NodeMCU 轻松制作此电路。

在这里，我使用了 NodeMCU 的 D1、D2、D5、D6、D7 引脚来控制 5 个继电器。

我使用了一个 5V 的移动充电器来为电路供电。

对 NodeMCU 进行编程：

正如我所说，你可以在这个项目中使用 NodeMCU 或 ESP32。我在这个项目中使用了 ESPAlexa 库。

如果您使用 NodeMCU ESP8266，则必须下载并安装 ESP8266 板版本（2.5.1）（如图所示）。

在上传代码时，我遇到了最新版本的 ESp8266 板库的一些问题。

在代码中输入 WiFi 凭据，并设置房间灯、风扇、夜灯等设备的名称。

在这里，我使用了高电平有效继电器模块，因此如果您使用低电平有效继电器模块，那么您只需对代码进行少量修改，如教程视频所示。

不过，如果您遇到任何问题，请在评论部分告诉我。

我附上了这个 Alexa 家庭自动化项目的代码。

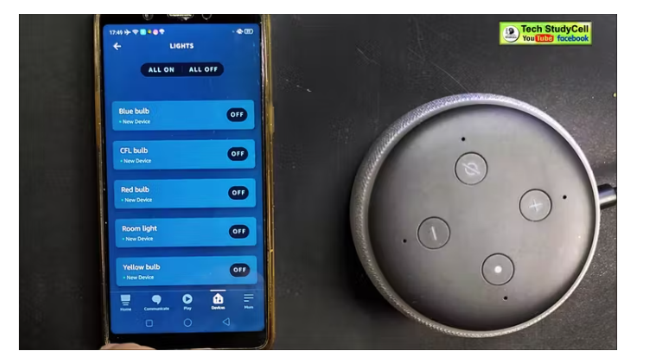

配置亚马逊 Alexa 应用程序：

首先，从 Google PlayStore 或 App Store 下载并安装 Amazon Alexa App。

您的手机和 NodeMCU 应该连接到同一个 wifi 网络。

在 Amazon Alexa App 中添加设备的步骤：

打开亚马逊 Alexa 应用程序。

转到设备。

点击顶部的“+”图标，然后选择添加设备。

选择灯光，然后选择其他。

点击发现设备。

发现所有设备需要一些时间。

之后，将所有设备一一添加到 Amazon Alexa App 中。

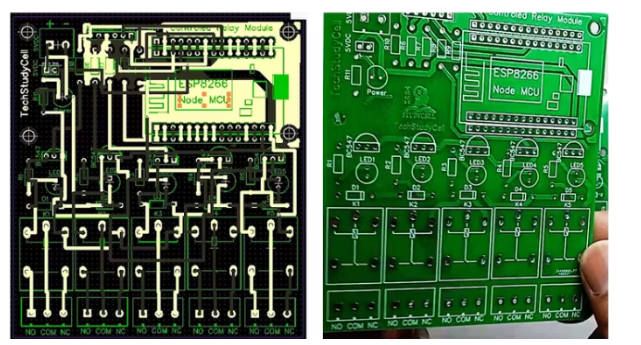

设计PCB：

虽然您不需要任何定制设计的 PCB 来制作这个智能家居系统。但是为了使电路更紧凑并让项目看起来更专业，我为这个 Alexa 项目设计了 PCB。

焊接所有组件：

之后根据电路图焊接所有组件。

然后连接NodeMCU。

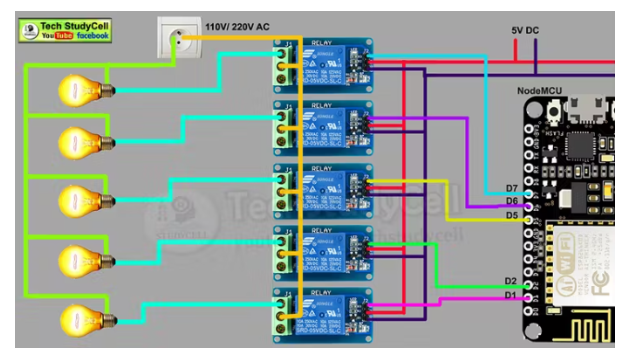

连接家用电器：

按照电路图连接家用电器。

使用高压时请采取适当的安全预防措施。

如电路所示，将 5 伏直流电源连接到 PCB。

打开 110V/230V 电源和 5V 直流电源。

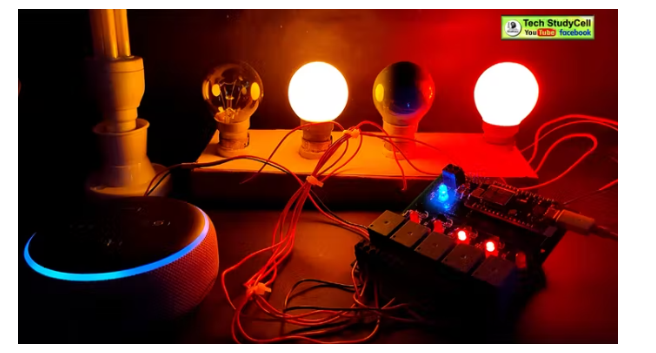

最后，使用 Alexa 控制灯光和风扇：

现在您可以以智能的方式控制您的家用电器。

只需向 Alexa 说明您要打开或关闭哪些设备，Alexa 就会为您完成这项工作。
