基于LM358的简单麦克风前置放大器电路设计

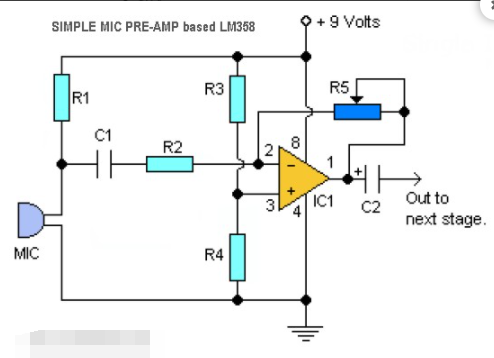

这里是基于单片IC LM358 的简单麦克风前置放大器电路设计。该电路非常简单、便宜且易于构建。此麦克风前置放大器电路采用 9V 直流电压工作，您可以使用 9V 电池进行此电路。

元器件清单：

R1、R3、R4 = 10K

R2 = 1K

R5 = 100K-1M 电位器

C1 = 0.1uF

C2 = 4.7uF/16V

IC1 = LM358 双运放单电源

Mic = 驻极体麦克风

笔记：

使用 R5 调整运放 LM358 的增益。

LM358 具有双运放模块，您可以使用单个 LM358 构建立体声音频前置放大器。这些器件由两个独立的高增益频率补偿运算放大器组成，设计用于在宽电压范围内由单电源供电。
