一个小型环绕声解码器电路

下图是一个小型环绕声解码器电路。您可以将此解码器环绕声系统用于您的家庭音响系统，以使音响系统听起来更“生动”。

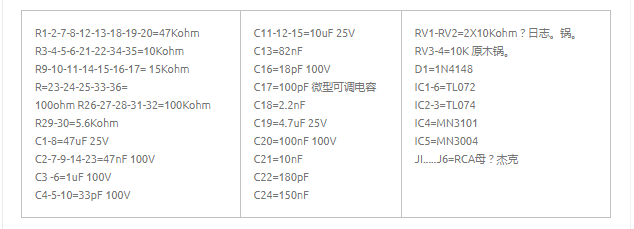

零件清单：

电路的工作原理：

当立体声信号在电路的主音量部分传输环绕声信息时，电路的操作就开始了。这将驱动连接到模型 TL072 IC1A 和 IC1b 的左通道 Lch，其中连接了右通道 Rch。这些运算放大器的输出将用作电路后续级的输入缓冲器。IC2C 负责将来自左右声道的信号相加，为中央扬声器输出供电，而 IC2D 负责增加左右声道之间的相位差，该相位差在两个声道中编码，并将馈送到后置扬声器。 有必要确保后置扬声器之间的负极端子不接地，因为它们只会与主扬声器并联工作。

IC2D 的输出将为后置扬声器的音频调节延迟单元供电。这将导致根据房间的大小创建适当的间距感。这将包含具有 512 级的运算放大器声音延迟信号 IC5 MN3004。由于 IC4 MN3101 是一个时钟信号，它为 IC5 提供定时，因为它在电路中用作振荡器。可变电容器 C17 调节电路中的延迟时间。电路中滤波器的存在是为了防止在此过程中产生的噪声。可以调节这些滤波器以切断高于 8 KHz 和低于 100 Hz 的频率，以便能够驱动后置扬声器。后置扬声器尺寸小，因为它的输入以 100 Hz 至 8 KHz 的带宽进行编码。滤波器围绕 IC6A/B 构建，IC6A/B 也是一个输出缓冲器。每个输出中都放置了一个电位器，以帮助调节和调节扬声器和放大器。电路中的供电电源为 15 V，每个输出可驱动单个功率放大器。
