基于ESP32构建的音频播放器

　　DIY 音乐播放器很有趣，我们之前使用 Arduino和 专用 MP3 模块构建了一些音乐播放器。现在我们正在使用 ESP32 构建一个有趣的音频播放器，您只需在 ESP32 上连接一个额外的扬声器即可在其中播放音效。在这里，我们将使用LM386 和一个带有 ESP32 的扬声器来播放音乐文件。音频输出可能不大，但此应用程序显示了 ESP32 板播放音频文件的能力。

　　所需组件

　　ESP32

　　LM386 放大器模块

　　8欧姆扬声器

　　跳线

　　电路原理图

　　ESP32音乐播放器的电路图如下-

　　要在 ESP32 上播放声音，我们需要一个扬声器。扬声器通过 LM386音频放大器模块连接。Amplifier Module 的 Vcc 和 GND 引脚连接到 ESP32 的 VIN 和 GND，而 Amplifier 模块的 IN 引脚连接到 ESP32 的 GPIO 25 引脚。GPIO 25 是 2 个 DAC（数模转换器）引脚之一。

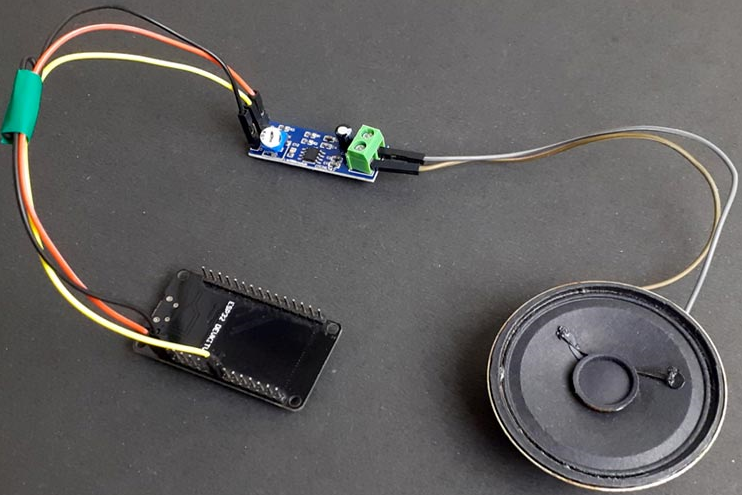

　　ESP32 音乐播放器的完整设置如下所示：

　　LM386 是一款音频放大器 IC，您可以通过以下链接了解更多关于 LM386 的信息。

　　准备好音频文件

　　要在 ESP32 板上播放音频声音，我们需要.wav格式的音频文件，因为 ESP32 只能播放.wav格式的音频文件。

　　所以第一步是获取你想在 ESP32 上播放的文件。之后，下载并安装Audacity Audio Editor App。此应用程序将用于更改文件类型、采样率和其他属性。

　　安装完成后，打开 Audacity 应用程序，然后转到文件 》 打开并选择要编辑的音频文件。

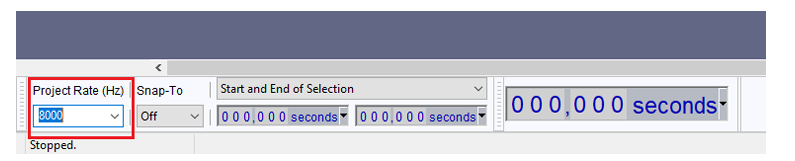

　　首先需要改变的是采样率。对于在 ESP32 上播放音频文件，8000 到 16000 的采样率会很好，因为 ESP32 没有太多内存。因此，将 Project Rate 更改为 16000。

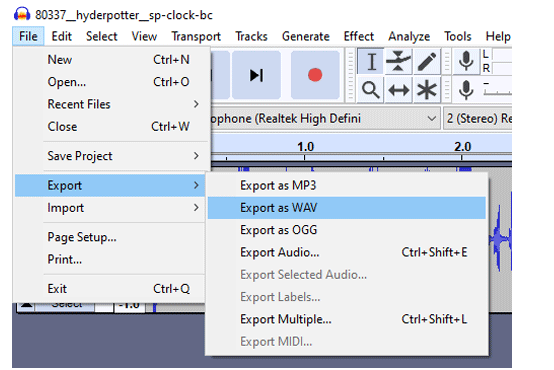

　　之后，导航到文件 》 导出 》 导出为 WAV以将音频文件保存为.wav格式。

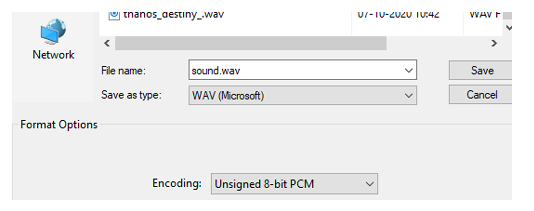

　　现在在下一个窗口中，选择WAV （Microsoft）作为文件类型，选择Unsigned 8-bit PCM作为编码格式，然后单击保存。

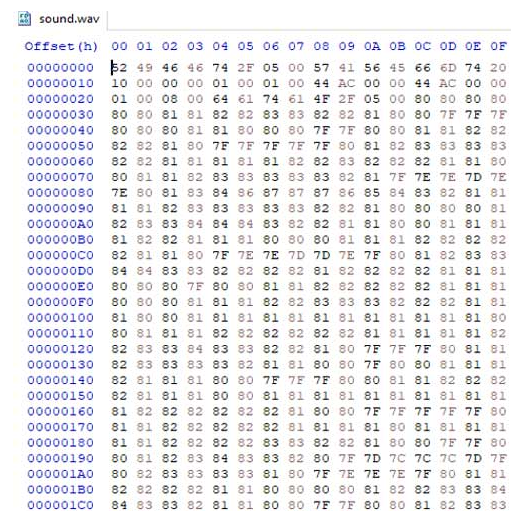

　　现在我们需要一个 Hex Editor 应用程序来为音频文件生成 Hex 代码。因此，从给定的链接下载并安装十六进制编辑器 （HxD） 。之后，打开应用程序，然后转到文件 》 打开 并打开.wav 文件。这将为.wav 文件生成十六进制代码。

　　然后使用ctrl+A 选择完整的代码，然后转到编辑 》 复制为 》 C以复制 C 语言格式的代码。

　　然后将此代码粘贴到 Arduino IDE 中。

代码说明

非接触式ESP32 音频播放器的完整代码在页面末尾给出。在这里，我们将解释代码的一些重要部分。在这个程序中，我们将使用来自XTronical的XT DAC 音频库。XT DAC 音频库可以从这里下载。

因此，像往常一样，通过包含所有必需的库来启动代码。SoundData.h文件包含要播放的 .Wav 文件的十六进制代码。

#include "SoundData.h"
#include "XT_DAC_Audio.h"

在下一行中，创建一个XT_Wav_Class类型的对象， DAC 音频类使用该对象将.wav数据作为参数传递。DacAudio，主要播放器类对象，其中 25 是连接放大器引脚的 DAC 引脚编号。

XT_Wav_Class 声音（样本）；
XT_DAC_Audio_Class DacAudio(25,0);

在setup()函数中，以 115200 的波特率初始化串行监视器以进行调试。

无效设置（）{
  序列号.开始（115200）；

在loop()函数中，用数据填充声音缓冲区并检查声音是否正在播放，如果没有，则在循环中播放声音。

无效循环（）{
  DacAudio.FillBuffer();
  如果（声音。播放==假）
    DacAudio.Play(&Sound);
  Serial.println(DemoCounter++);
}

　　测试 ESP32 音频播放器

　　代码准备好后，通过 LM386 或任何其他放大器模块将​​扬声器连接到 ESP32 的 GPIO 25。现在将 ESP32 连接到笔记本电脑并上传代码。上传代码后，ESP32 开始播放音频。使用放大器模块的电位器可以改变音质。

#include "SoundData.h"
#include "XT_DAC_Audio.h"
XT_Wav_Class 声音（样本）；
XT_DAC_Audio_Class DacAudio(25,0);
uint32_t DemoCounter=0；
无效设置（）{
序列号.开始（115200）；
}
无效循环（）{
DacAudio.FillBuffer();
如果（声音。播放==假）
DacAudio.Play(&Sound);
Serial.println(DemoCounter++);
}
