音频功率放大电路的特点与识图

音频功率放大电路的特点与识图

音频功率放大电路是专门用来对音频信号进行功率放大的一种电路，属于低频信号放大电路，常以集成电路的形式出现。图7-34为典型音频功率放大电路。

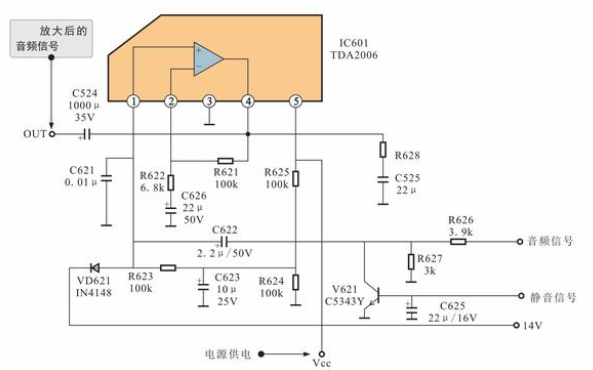

图7-34 典型音频功率放大电路

提示

通过电路中的电路图形符号和标识可了解音频功率放大电路的组成，主要由集成电路TDA2006及外围元器件组成。TDA2006内部集成一个功率放大器，可对一路音频信号进行放大。TDA2006的1脚为信号输入端，3脚为接地端，2脚、4脚为信号输出端，5脚为供电端。

一些电子设备常常要求放大电路的输出能带动某些特殊负载，如使扬声器的音圈振动发出声音等。这就要求放大电路不仅要有一定的输出电压，还要有较大的输出电流，即要有一定的输出功率。这种以输出功率为主要目的放大电路被称为功率放大电路，简称功放电路，如图7-35所示。

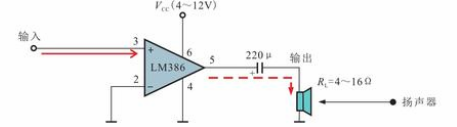

图7-35 典型的功放电路

功率放大电路实质上是能量转换电路。从能量控制上来说，功率放大电路和电压放大电路没有本质的区别。但功率放大电路和电压放大电路所要完成的任务不同。电压放大电路的主要要求是使负载得到不失真的电压信号，主要指标是电压增益、输入和输出阻抗等，输出功率并不大。功率放大电路与其不同，要求获得一定的不失真(或失真较小)输出功率，通常在大信号状态下工作。

图7-36为典型音频功率放大电路的识图分析。
