如何用多个小扬声器连接开发高保真扬声器

1961年1月的《大众电子》(Popular Electronics)上有一篇有趣的文章——Jim Kyle的「Sweet Sixteen」(编注：1961年Jim Kyle设计并制造的一种扬声器系统的名称)。随后，Kyle在1961年4月发表了第二篇文章，标题为「Sweeter With A Tweeter」。你可以在Audio Karma论坛上找到有关原始文章的一些讨论。

Kyle文章中的基本构想是，使用一系列连接成一个实体的小扬声器来开发高保真扬声器。每个扬声器仅承载少量功率，且使用16个互连扬声器的组合，它们都以相同的电压相位与扬声器锥体偏转的方向相连，结果就是扬声器系统能够承载高功率而不会失真。另外，可以将安装扬声器的柜子做得很浅，如果客厅的空间有限，这会是一个优势。

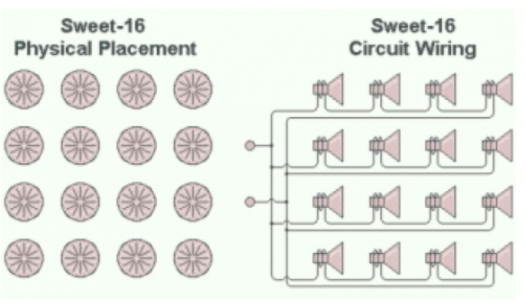

文章中，提供了一些建议的接线图，但忽略了一种可能性(图1)。

图1 16个扬声器可以互连，这样它们在两个端子上的复合阻抗将与单个扬声器本身的阻抗相同。

举例来说，如果每个扬声器呈现8Ω的音圈阻抗，则16个扬声器组成的复合扬声器也将呈现相同的8Ω。

另外，我看不出为什么「sweet 16」对于其基本构想来说是一个特别神奇的数字，至少除了与首次亮相的少女(debutante，指初次踏足社交界的上流社会年轻女子，尤其是指旧时的英国)可能的联系之外。我认为可以制作三乘三或五乘五的阵列，并获得大致相同的结果。

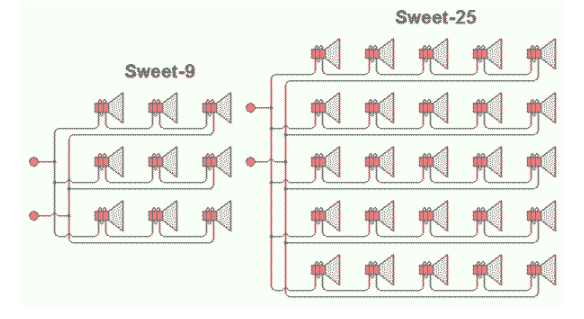

接线图如图2所示。

图2 可以制作三乘三乘或五乘五乘的阵列，并获得几乎相同的结果。

在每种情况下，复合阻抗都将与每个扬声器音圈单独的阻抗相同。至于命名或是名字的选择，嗯…就交给各位读者决定吧！
