今天拆款无线耳机，华为 FreeBuds 4i。支持主动降噪，使用BES2500Z蓝牙音频SoC，支持蓝牙5.2技术。55mAh耳机电池+215mAh充电盒电池，可持续待机10小时，售价499。听上去好像，哎，还不错哟！

本文图源：eWisetech

产品好不好，小编带你看看拆解就知道！

耳机拆解:

耳机这类小规格产品，通常四周都使用胶固定，内部又多有灌胶，拆解都是简单直接的暴力拆解，组成部分也非常简单，通常主要是扬声器，FPC软板、电池以及主板。

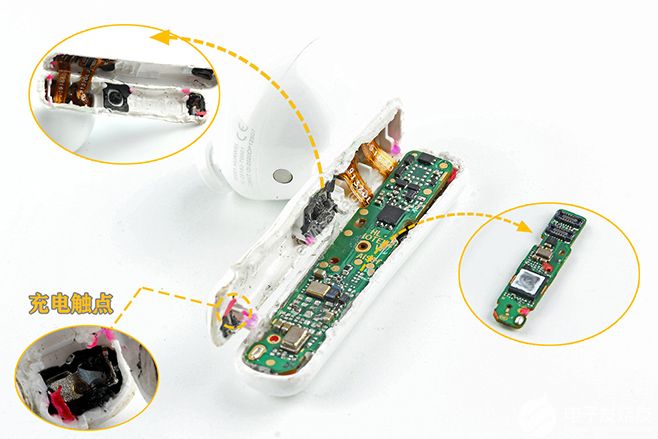

FreeBuds 4i也一样的，在打开外壳时需要注意的是充电触点是直接与主板焊接固定的，撬开后就可以直接取下主板。

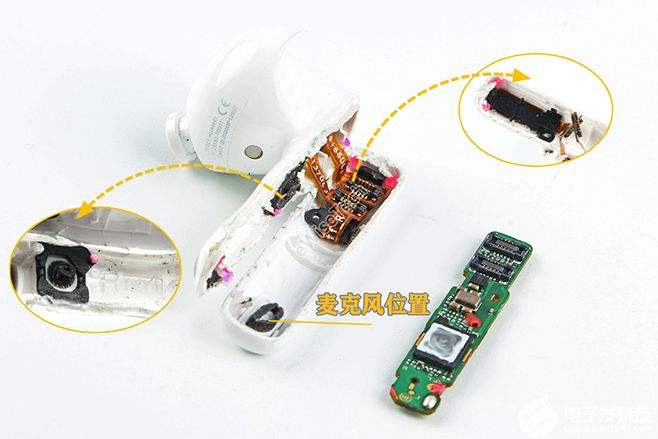

内部器件与主板的连接由背面的两个BTB接口连接，对应的FPC通过黑色的塑料片固定在外壳上。这里注意到耳机的细节部分，例如在外壳的麦克风位置、左侧降噪麦克风位置都贴有泡棉和黑色胶条。

分离FPC排线与固定的塑料片时，需要注意触控FPC在塑料片下方，由于器件小，加上用胶固定，拆解时要多加小心，避免破坏FPC。

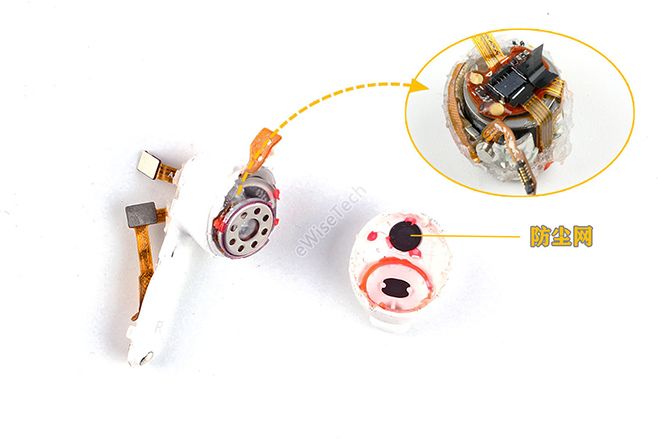

电池、扬声器和FPC软板部分，需要撬开耳机的前壳取出。并且整个四周灌满了胶，分离器件还挺麻烦。前壳上在泄压孔和调音孔位置内侧都设有防尘网。电池上方是ZIF接口连接扬声器。

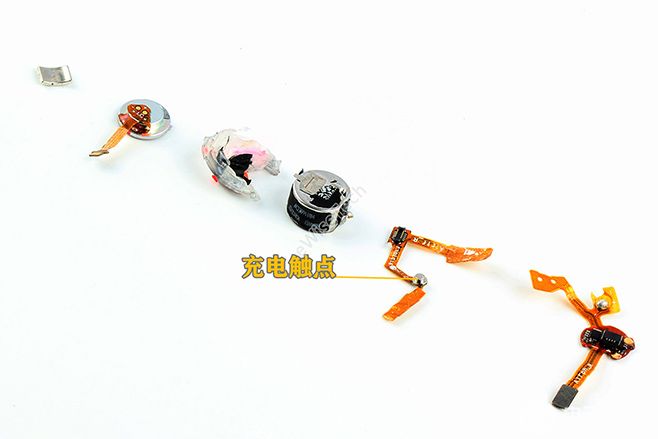

慢慢去除胶，把器件分离开来。分别有磁铁，扬声器，电池塑料壳，电池以及两块FPC软板。在FPC中间的金属触点为充电触点，两端分别是触摸检测和佩戴检测部分。

拆解充电盒

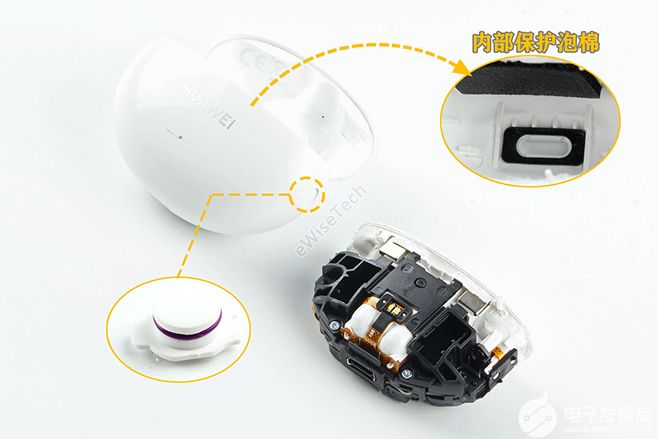

充电盒的拆解就相对简单很多，主要是通过卡扣和胶固定。撬开内壳就可以看到完整的内部结构。

外壳内部的对应电池和USB接口部分都贴有黑色泡棉用于保护。侧边按钮在拆除内部器件后可以直接取出，按键上还套有紫色硅胶圈。

在按键软板外、底部USB充电口设有硅胶垫和硅胶保护套。由两颗LED组成的状态指示灯四周也设有橡胶件避免漏光。充电盒拆解虽然相对简单，但内部结构相对比耳机复杂些。大致分为三块，首先是上方螺丝固定的塑料盖，充电盒内支撑以及主板部分。

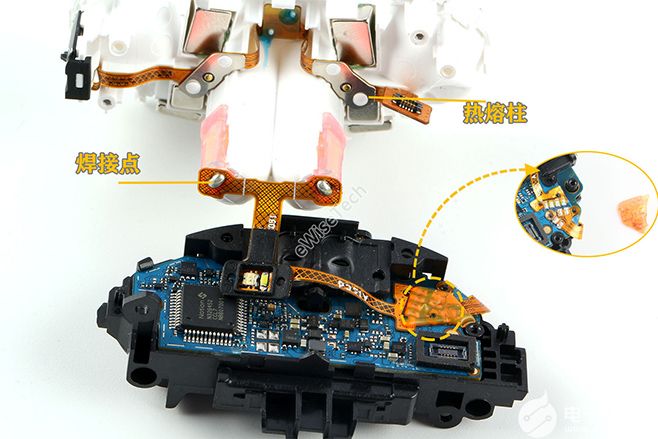

整个内部有多条FPC软板，内支撑顶部的充电顶针FPC通过热熔柱固定，底部的充电弹片更是直接焊接在FPC上。主板上面LED软板和电池FPC也是直接焊接在主板上面的，焊接处还涂有黄色固定胶。

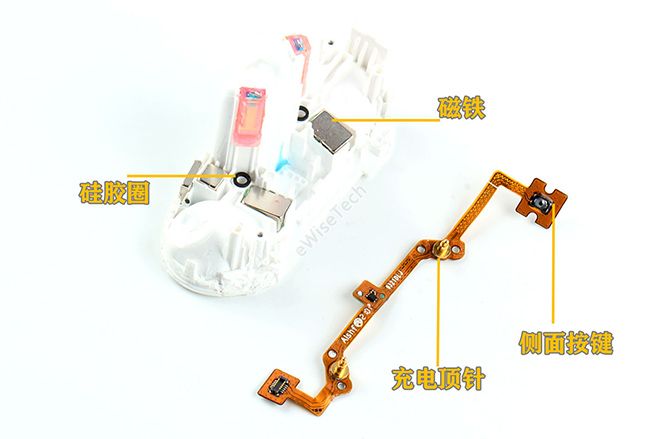

直接撬下内支撑上的充电顶针FPC，侧面按键也在同一FPC上。在内支撑上有磁铁，在充电顶针位置还可以看到两个硅胶圈。

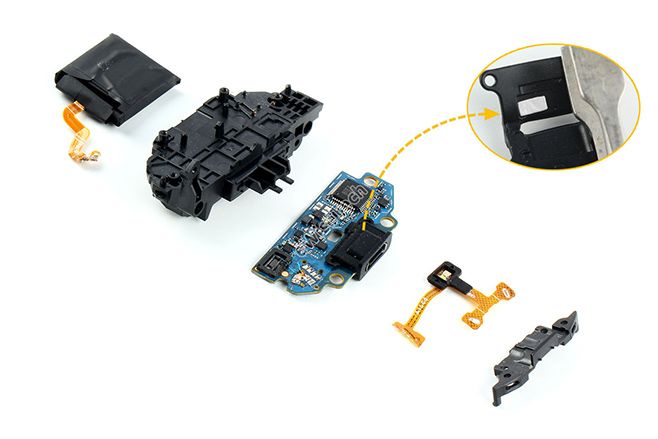

主板这部分主要是电池，底部塑料盖，主板，LED软板，USB塑料盖。USB外侧的硅胶套内部有白色防水标签。

拆解上耳机因为内部灌胶，提升了拆解难度。华为FreeBuds 4i没有说明防水防尘等级，但是通过拆解可以看到在充电盒内部使用了很多硅胶圈，细节部做的还是很用心的。

E分析：

整理了全部的IC，发现耳机加上充电盒芯片全部为国产芯片。蓝牙天线是PCB板载天线，直接画在主板上面，触摸以及佩戴检查使用的是汇顶的电容式入耳检测及触控方案。耳机充电焊盘一个直接焊接在主板上面，另一个在FPC软板上面。

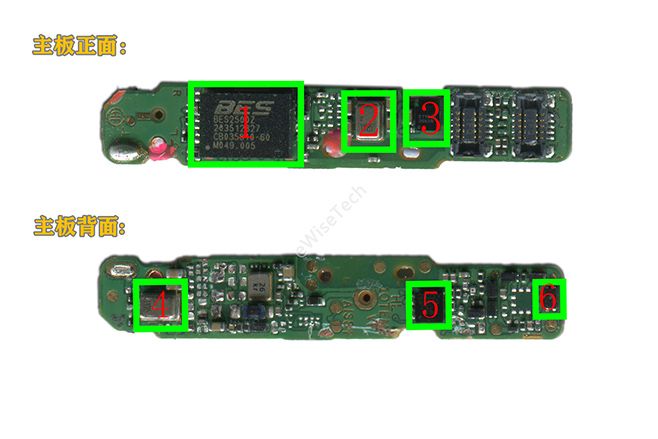

耳机主板：

1：BES- BES2500Z-蓝牙音频SoC

2：麦克风

3：ETEK- -锂电池充电芯片

4：麦克风

5：GOODiX- -电容式入耳检测及触控2合1芯片

6：霍尔传感器

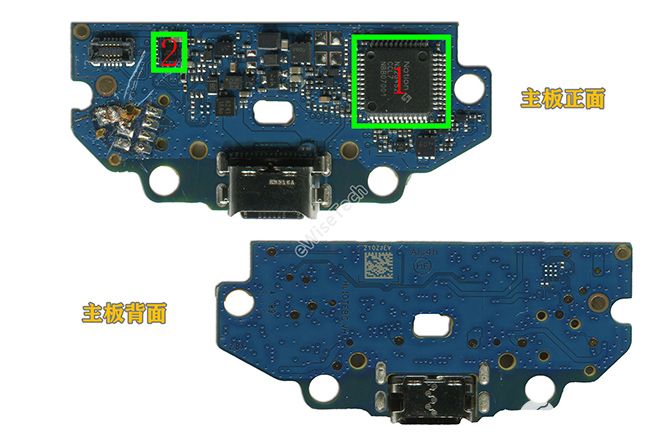

充电盒主板：

1：Nationstech- - M4内核的32位通用单片机

2：ETEK- ET9562-锂电池充电芯片
