大联大诠鼎集团推出基于高通QCS400 SoC的2.1声道智

2021年7月13日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于高通QCS400系列SoC的智能音响参考设计方案。

该系列是高通专门针对人工智能领域，面向更智能的扬声器、条形音箱、家具助理和影音接受设备等而设计。这款SoC系列产品当中集成了高性能、低功耗计算功能以及出色的音频技术，包括集成计算、网状Wi-Fi、低功耗蓝牙网状网络、语音UI和音频技术等，且支持杜比全景声、DTS:X及众多安全特征，并采用双DSP优化音质。此举旨在为更智能的音频和物联网（IoT）应用高度优化并且支持人工智能功能的解决方案。

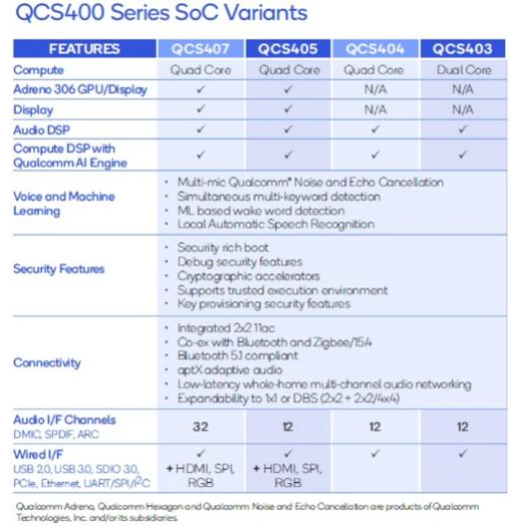

图示1-高通QCS400系列SoC

该家族目前拥有QCS403、QCS404、QCS405、QCS407。其中，QCS403/404分别搭载双核/四核CPU，两者都支持蓝牙5.1；QCS405包含四核CPU，并支持高通AI引擎（或平台），可以使用四核CPU、GPU和双DSP来完成AI推论；QCS407则在QCS405的版本上为AV接收器提供更多音频通道。

大联大诠鼎基于QCS400系列SoC，再搭配PM405电源管理IC及WiFi前端IC - WCN3980，组成高性价比方案的智能音响参考设计方案。

图示2-大联大诠鼎基于高通QCS400 SoC的2.1声道智能音响参考设计方案框架图

核心技术优势：

• QCS400家族系列高度整合，提供成本效益；
• QCS400家族系列提供整体功耗效益；
• QCS400系列pin to pin，有高、中、低系列，符合各位阶市场。

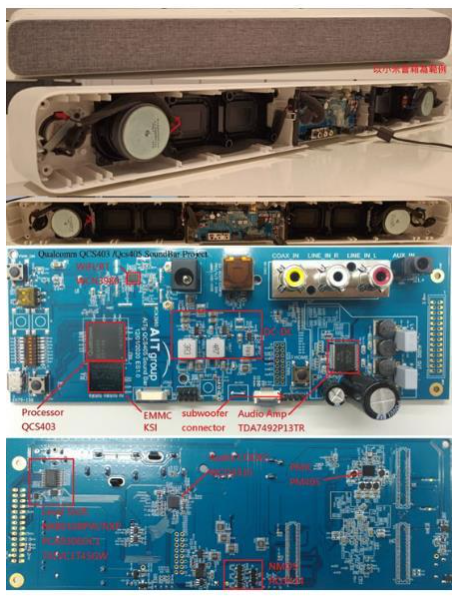

图示3-大联大诠鼎基于高通QCS400 SoC的2.1声道智能音响参考设计方案开发板及实物图

方案规格：

• 音源输入AUX X1 RCA X1 SPDIF-RCA X1 SPDIF-Optical X1 （optional） Bluetooth5.0 X1；
• IEEE802.11 a/b/g/n/ac X1；
• Dual Channel 6~10W 输出；
• One Channel Subwoofer输出；
• 4组DMIC界面；
• 1组I2S界面，最多8条data Line；
• 1组USB2.0；
• 2组UART；
• 线路预留USB2.0 X1 USB3.0 X1 SDIO X1 HDMI X1 ARC X1。
