一个无线蓝牙®立体声音频系统构建设计

用于室外的简单无线蓝牙立体声音频系统

本文的类似版本发表在2012年5月10日的《电子设计》杂志上。

假装天气温暖，是在户外与朋友聊天的好时机。您想要一些背景音乐，但是它来自哪里？

当人们想要便携式音乐时，他们通常依靠电池供电的音频设备。当然，您可以购买用于室外的音响系统，但是这些音响系统可能非常昂贵，而且正如我们将要展示的那样，这是不必要的。只需一点点工程血液（或好奇心）在您的血管中流动，构建可以用任何具有Bluetooth连接和音乐播放器的设备控制的无线Bluetooth®立体声音频系统就不那么困难了。

本应用笔记描述了如何为户外使用构建一个简单且成本较低的无线蓝牙立体声音频系统。该系统具有20WRMS的输出功率。可以使用具有蓝牙连接和音乐播放器的听筒或Apple®iPod®型号进行控制。三个附录讨论了其他布局注意事项，设计中使用D类和AB类放大器之间的区别以及系统成本。

蓝牙基础

蓝牙技术创建于1994年，被广泛用于在两个手持移动设备之间建立短距离无线连接。蓝牙设置还允许您将立体声音频信号从手持设备传输到无线耳机。当今的蓝牙耳机在蓝牙2级规范下运行，传输功率为2.5mW（4dBm）。蓝牙2类模块的传输范围约为10米。

将蓝牙音频系统放在一起

蓝牙耳机通常与尺寸较小的32Ω扬声器一起使用。通过将音频信号从蓝牙耳机连接到外部放大器，可以放大信号。然后，蓝牙立体声耳机充当桥接器，将音频信号从手持设备传递到立体声音频放大器，并创建无线立体声音频系统。

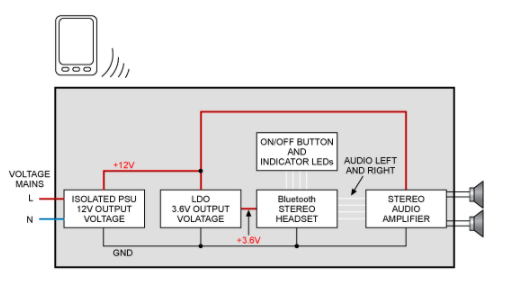

该系统的框图如图1所示。

无线蓝牙立体声音频系统的框图。
