基于HT8731的内部集成免滤波器数字调制技术

目前，户外蓝牙音箱（包括手提音箱及拉杆音箱等产品类型）深受消费者的喜爱，其便携性既能满足家用，也能满足一定时间内的户外使用，其音质效果优于一般的小蓝牙音箱，适合户外活动广场舞等场合。因其体积重量要求的要求决定了供电是以单节18650锂电池为供电电源。深圳市永阜康科技有限公司最新推广的内置自适应动态升压15W单声道F类音频功放IC-HT8731，该芯片音质表现高音通透、低音震撼、人声甜美，能完美实现3.7V单节锂电供电音箱产品的性能升级迭代。

HT8731特有的自适应动态升压，能根据芯片需要输出功率的大小来对应调整电源模块的输出电压，最大限度提高锂电池的续航时间；其输入电流限制功能可设定最大输入电流，以免因锂电池瞬间电压跌落太低造成主控重启；能通过一个主控IO口实现关断、开启、D类/AB类、防破音开启/关闭等各种模式的切换，节省蓝牙主控的资源；2档防破音模式，ACF1宽动态音量震撼模式适合户外蓝牙音箱，ACF2高保真低失真模式适合小箱体的蓝牙音箱，两种模式选择只需要改动外围电阻，便可呈现不同风格的音质。

HT8731是一款内置自适应H类升压的单声道D类音频功率放大器， 由锂电池供电时，THD+N<1%、20-20kHz全频段信号条件下，能连续输出6W功率（4Ω负载）；另外，其还支持AB类模式。HT8731内置的H类升压，提供8.0V最大输出电压。其小音乐信号时不升压，仅当功率较大时，提供一个适应输出功率的电压给D类功放，其可大幅提高系统效率，延长电池续航时间。HT8731的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。HT8731提供两种不同音乐体验的ACF模式，以及ACF-Off 模式。HT8731具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。

HT8731内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。此外，HT8731集成了输出端过流保护、片内过温保护等功能。

HT8731自适应动态升压波形：

HT8731应用特性

1. HT8731脚位图以及管脚说明

2. HT8731 应用原理图

3. HT8731DEMO板PCB顶层设计图

4. HT8731 DEMO板PCB底层设计图

5. HT8731 DEMO板贴片图

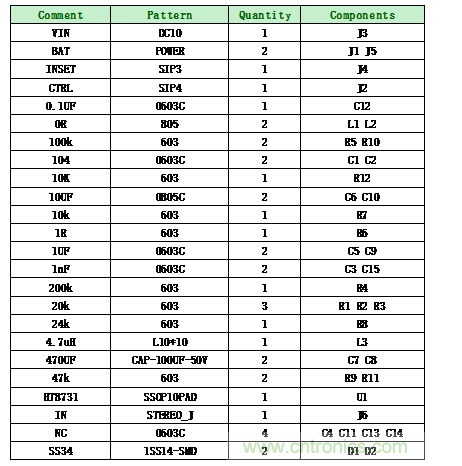

6. HT8731 DEMO板物料清单

7. HT8731 DEMO板实物图

编辑：hfy
