　　先说故障问题：电吹风开热风时，一会就断电，但开冷风时没有问题，这是什么原因？

　　以一款电吹风为例，先介绍电吹风的内部电路图，以及电吹的内部构造，然后再分析下故障原因在哪里，一起来看下吧。

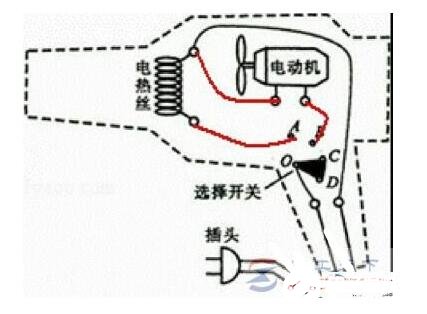

　　图1，电吹风内部电路图

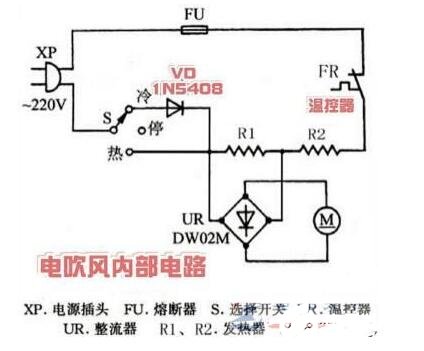

　　图2，电吹风内部构造

　　以上为电吹风的内部电路图与构造。

　　接通电源，电机得电工作，风叶转动，空气从进风口吸入，由风筒的前嘴吹出。

　　此时，如果控制开关处于热风档，电热丝通电发热，吹热风；如果处于冷风档，电热丝未被加热，吹冷风。

　　图3，电吹风内部的温控器

　　温控器又称温控开关，电吹风在电热丝附近装有温控开关，当电吹风在热风档工作时，温控开关可以自动接通电源，若遇到电热丝温度过高（如出风口被遮挡）时，温控开关会自动切断电源，以保护电热丝。

　　电吹风在热风档工作一会即断电，检查内部线路正常，查看下电吹风的风筒出风是否顺畅。

　　另外，在使用电吹风时，不要使出风口离被吹物品过近，否则会引起电热丝过热，温控开关自动切断电源。

　　图4，1N5408整流二极管

　　1N5408整流二极管，其整流电流为3A，耐压值为1000V，该二极管的作用是调节温度：

　　当电吹风处于热风档时，AC220V电压全部加到电热丝两端；处于冷风档时，交流电压经该管整流后，变为脉动直流给电热丝供电，起到达到调温的作用。

　　温控管保护断电，过一会温度降下来，又可以打开。风道有堵塞物时，会产生高温。一般电机用久了，风力变小，会导致温度升高。

　　另外，温控器在长期高温的环境下，会加速老化，可以考虑换下温控管或换一个温度高一点的温控。

　　圈的那个是整流二极管，用于电机供电，电机是直流电机，一些高级吹风采用的交流电机。
