TDA2040构成的单声道OCL功放电路

　　功放集成块D2030A是一款国产的大功率音频功放IC（仿TDA2030A），其工作电压范围为±6～±22V，音质较一般，若想在不改动电路板的情况下直接改善其音质，可以选用音色更好的LM1875功放IC，这款功放集成块的工作电压范围为±8～±30V，输出功率可达20W，THD只有0.015%，并且该集成块的引脚排列与D2030A完全一样，可以直接更换。

　　在更换成LM1875后，若想增大输出功率，需要增加电路的工作电压。此时要注意原来的D2030A用的电源滤波电容的耐压值是否能够满足要求，若这些电容的耐压值较低，应更换成耐压值高的。

　　除了选用LM1875来替换D2030A之外，亦可以选用TDA2030A的升级版TDA2040A来直接替换D2030A。该集成块的工作电压范围为±4～±20V，音质有所提高，并且输出功率不逊于LM1875，在±16V，RL为4Ω时，输出功率可达24W。

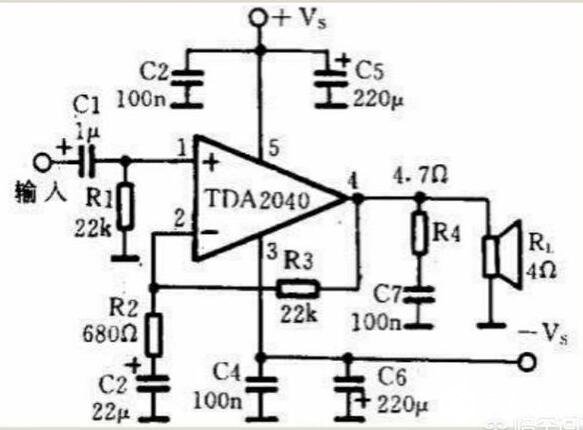

　　上图为TDA2040构成的单声道OCL功放电路。从图中可见，其外围元件与D2030A的电路基本一样，不同的是，D2030A的输出端与正负电源端需要各接一个1N4001保护二极管，而TDA2040电路中不需要再接这两个二极管了。
