分频器的种类

分频器的种类：

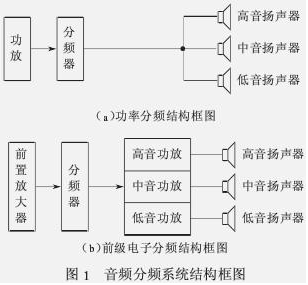

分频器可分为“功率分频器”和“电子分频器”两类。

（1）功率分频器：无源电路，位于功率放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的功率音频信号分为低音、高音（二路）或者低音、中音、高音（三路），分别送至各自扬声器。连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。

（2）电子分频器：有源电路，位于功率放大器之前，将前置音频信号分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。因电流较小故可用较小功率的电子有源滤波器实现，调整较容易，减少功率损耗，及扬声器单元之间的干扰。使得信号损失小，音质好。但此方式每路要用独立的功率放大器，成本高，电路结构复杂，运用于专业扩声系统。

按分频器中各单元的电路连接方式，可以分为：串联分频器和并联分频器。现在业界多采用的是并联分频器，其主要

优点是在于多路扬声器中，每一只都可视为独立的部分。如果采用了串联式的分频器，任一个零件都可能会影响到高通与低通的特性。汽车音响里所应用的都是并联式分频器。

按电平的高低来分，可以分为高电平分频器和低电平分频器。高电平分频器也是我们通常说的被动式分频器，它是指功率放大器放大的大功率信号，经被动式分频器处理输出到特定的单元。低电平分频器又称为主动式分频器，它是由主动式的电子高通，低通或带通滤波器组成，一般装置在主机，前级处理器或功率放大器的前级部分。

分频器按重播频带来分，可以分为高通，带通，低通分频器，按分频器的电子元件以及衰减的斜率可以分为一阶，二阶，三阶和四阶的分频器。

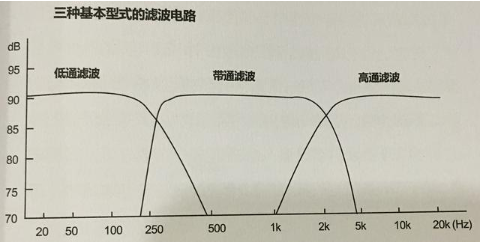

三种基本型式的滤波电路
