校园音视频广播系统
一、特性
●超强性能：采用freescale公司i.MX6超强功能处理器，支持单核，双核和四核，最高主频达1.2G。
●高清输入：最大采集分辨率：1600x1200x60HZ，支持1920x1080x60HZ、1280x1024x60hz等多种标准分辨率，也可以修改为非标准分辨率。
●多种视频输入方式：HDMI、VGA、CVBS
●多显示输出：支持一路HDMI，1路TTL LCD显示输出
●支持全高清1080P视频硬解码和1080P硬编码
●多启动方式，支持emmc NAND FLASH、NAND FLASH、TF卡等
●支持多种外设：两路音频混音输入、扬声器输出、千兆以太网，4路USB，串口等。
●支持linux3.0.35

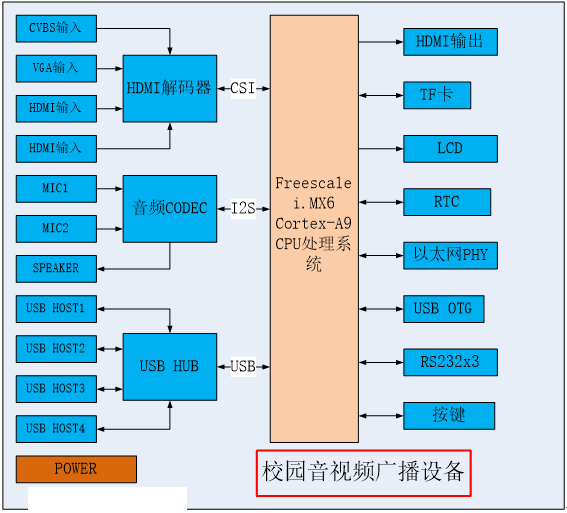

二、框图
三、技术参数
|
处理器 |
CPU |
Freescale’s i.MX6 Quad CPUs: ARM Cortex A9, each @ 1GHz |
|
内存 |
DDR3 |
1GB DDR3 |
|
存储器 |
Emmc FLASH |
4GB eMMC Flash |
|
TF卡 |
一个TF卡 |
|
|
网络 |
以太网 |
10M/100M/1000M自适应以太网 |
|
USB接口 |
USBHOST |
四个USBHOST 2.0 |
|
USB OTG |
一个USB OTG |
|
|
视频输入 |
HDMI输入 |
HDMI输入，支持1600x1200x60, 1920x1080x60HZ，1280x720x60，1280x1024x60hz等多种分辨率输入（与VGA和CVBS同时只用一种） |
|
VGA输入 |
VGA输入，最大支持1920x1080x60hz分辨率（与HDMI和CVBS同时只用一种） |
|
|
CVBS输入 |
CVBS视频输入，RCA连接器（与HDMI和VGA同时只用一种） |
|
|
视频编码 |
支持H.264编码、MPEG-4编码 |
|
|
音频 |
音频 |
两路MIC输入，一路LINE OUT和2W扬声器输出 |
|
音频编码 |
AAC、MP3等音频编码 |
|
|
显示输出 |
HDMI输出 |
最高支持1920x1080分辨率，60帧 |
|
TFT-LCD |
一个TFT-LCD，24位TTL RGB信号 |
|
|
触摸屏 |
电阻触摸屏 |
4线电阻触摸屏 |
|
串口通信 |
三个RS232 |
三个RS232 |
|
实时时钟 |
RTC |
RTC实时时钟，支持定时关机和定时开机 |
|
结构 |
结构尺寸 |
长x宽：220mm x 80mm |
|
环境 |
环境 |
0℃-45℃（-40℃-80℃可选） |
|
操作系统 |
操作系统 |
支持linux3.0.35 QT图形界面 |
四、应用领域
此校园音视频节目广播应用系统是集课堂语音听力教学、多媒体视频教学、校园数字广播于一体的多功能应用系统。采用目前最先进的嵌入式系统网络技术（工业以太网），结合当今最流行的音频、视频压缩与解压缩技术，符合网络技术发展的潮流，符合国家教委倡导的远程教育的发展趋势，是未来教育信息高速公路构架的重要组成部分。
系统功能特点：
1、课堂语音听力教学
全数字化课堂语音听力教学，同时支持多达250路以上语音教学，即可以同时允许250个教室以上进行语音授课与听力训练。高可靠高保真听力测试与训练。
2、多媒体视频教学
此系统具多路视频节目播放功能，全数字化课堂视频教学，可以进行语文、物理、历史、体育等现场辅助教学，同时可允许250教室同时使用同一个视频节目或不同的视频节目进行教学，还可播放校园广播电台直播系统录制的节目，可直播演讲比赛、运动会、校长报告等。
3、校园数字广播功能
全数字化播音，任意分组、分区播放，全自动按年级、按区域打铃、做操，话筒播音，可以进行校园实时信息、通知、新闻播音，室外广播，校长全体讲话。
