数码相机影像处理部分设计分析

关键词： 设计 , 数码相机 , 影像

作者：欧进崇 广东省佛山市普立华科技有限公司电子设计部   时间：2009-09-08  来源:电子产品世界

　　引言

　　目前﹐数码相机技术进步很快，朝着高解析﹑高ISO、多功能、超薄、超小、防水、防震等方面不断发展。但其中，数码相机拍出的照片图像质量才是最重要的﹐图片的成像质量与镜头、CCD﹑DSP等等均有关联，特别是影像处理部分硬件方面的设计尤显关键。

　　本文所说的影像处理部分硬件包含以下几个部分。(见图1)

　　关键元器件的选择

　　(1)CCD光电耦合器

　　CCD的总类较多﹐按滤光片的颜色分有原色CCD及补色CCD，原色CCD滤光片按绿蓝﹑红绿方式排序，补色CCD滤光片按洋红绿﹑青黄方式排序。基本上，原色CCD的色彩还原性好但灵敏度差﹐补色CCD的色彩还原性差但灵敏度好﹐一般数码相机使用原色CCD的较多。按电荷的转移方式分有全帧转移设计(FT)CCD﹑行间转移设计(IT)CCD﹑帧行转移设计(FIT)CCD。FT CCD器件面积较大，价格较低;IT CCD面积最小﹑价格最低;FIT CCD面积最大﹐价格最高﹐综合考虑﹐一般家用普通数码相机均使用IT CCD。

2009-9-17 17:16:59 上传

下载附件 (43.79 KB)

　　首先﹐根据相机的设计要求决定CCD使用多少的像素﹐再根据与镜头的搭配性确认其合适的尺寸﹐并仔细了解CCD的规格书﹐重点确认饱和输出及灵敏度的值(如图2 )﹐选用值大的产品。简单来说﹐CCD就是将光信号转化为电信号的器件(如图3)。

2009-9-17 17:06:14 上传

下载附件 (15.9 KB)

　　(2) IC AFE

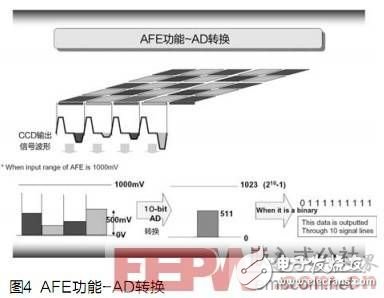

　　AFE模拟前端，TG时序发生器，CDS关联双倍取样器，通常与CCD驱动、ADC等整合在一起，组成一个整体的从CCD电荷读出、取样、放大、模数转换处理单元IC AFE。基本上，只要选定了CCD，此处理单元AFE也随之确定。AFE就是将CCD输出的仿真电信号转化为数字信号的器件(如图4、图5)。

2009-9-17 17:06:14 上传

下载附件 (26.41 KB)

　　(3)DSP数字处理器

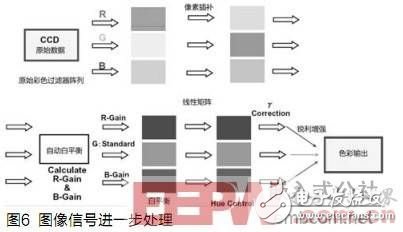

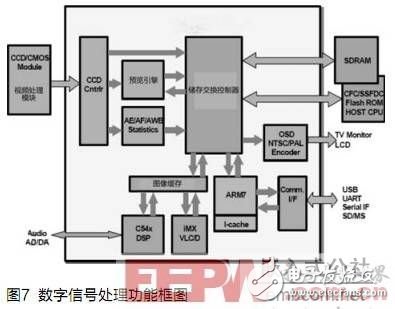

　　DSP主要就是对经过AFE得到的数字影像信号进行一系列处理﹐如白平衡﹑亮度调整﹑色调整﹑γ修正﹑锐利化﹑白点﹑热燥点补正﹑噪声处理﹑压缩等﹐一般根据产品的设计规格﹑DSP厂商演示实际效果评价﹑成本分析等决定。(见图6、图7)

2009-9-17 17:06:15 上传

下载附件 (14.23 KB)

2009-9-17 17:06:15 上传

下载附件 (19.87 KB)

　　电路设计

　　上述关键元器件确定后﹐就可以根据厂商提供的规格书进行电路设计﹐本文以CCD使用Panasonic MN34542PAJ(12M像素)﹐AFE 使用Panasonic NN12083A﹐DSP 使用Novatek NT96433BG作做设计。

　　电路重点分析说明

　　(1) CCD使用-6V及+12V两组电源，其中+12V同时提供给CCD输出电流放大IC U3使用﹐CCD输出的信号质量直接影响图像质量﹐故对+12V电源噪声要求很高﹐需小于60mV(越小越好)。

　　(2) 在AFE电路中﹐CCD信号进入AFE前设计了一个由R210及C242组成的简单的RC滤波器﹐将高频噪声滤掉。AFE各部分使用的电源对噪声要求较高﹐故使用了三个LDO对电源进行净化﹐+1.8V同时提供TG及 模拟部分﹐用L200作分隔。H1/H2/HL/RG均是对CCD电荷进行驱动转移及清除用的﹐频率为40.5MHz﹐瞬间电流较大(达到60~80mA)，对EMI影响很大﹐增加FL200/FL201 LC滤波器作改善。

　　PCB设计

　　考虑到装配需求﹐通常CCD部分电路单独使用一块FPC﹐AFE/DSP及其他电路放在另一块PCB上，通过FPC输出连接。

2009-9-17 17:06:15 上传

下载附件 (16.35 KB)
