上接LED屏幕设计及发展趋势（1）
作者：LED-文子
恒流输出精度及计算
16通道恒流是该芯片重要参数之一，它有几个关键指标组成：
恒流最低压差；片间恒流误差；VCC电压调整率；负载调整率；温度漂移。
2011-5-20 14:25:59 上传
下载附件 (11.91 KB)
1） 输出恒流压差希望越低越好，通常维持在0.6-1V之间，最好是低于0.6V。从上图测试曲线可以看出，随着输出电流的增加，压差也会增加。在有一种设计中很关键，例如2R屏设计中：
2011-5-20 14:25:59 上传
下载附件 (18.08 KB)
很多的屏幕是2R'1G'1B设计的，2颗红色LED需要4V电压才能正常点亮，假设驱动IC需要1V压差，那最低建立恒流电压是5V，在5V电源供电情况下，远离电源端子地方有可能达不到5V最基本电压值。屏幕出现偏色，输出电流调整不到理想值，问题就是出在这里。
由此可以看出恒流压差维持到0.6V是最合理的，部分IC为了降低成本，大幅度减小尺寸，是造成压差高的主要原因。16通道恒流IC是线性恒流方式，压差的形成是IC最主要的热源之一，较低的压差利于芯片散热。
1） 片间恒流误差±3％；
片间误差是恒流输出重要的参数之一，我们通常看到标注片内通道±1.5％，片间通道±3％恒流误差，实际片内误差可以不予考虑，因为我们不会单独使用1颗芯片，在LED屏幕设计主要考虑片间误差。
2） 受VCC电压变化恒流精度影响±0.07％/V；
VCC电压变化是会影响到输出电流精度的，在PCB设计走线要考虑LED供电和IC供电分开，提高滤波效果，能达到很好的效果。
3） 负载调整率，负载端电压影响的电流输出特性，维持在±0.01％/V；
负载电压不同或波动，会影响恒流精度，虽然是很小。解决的办法是尽量加宽PCB供电走线。

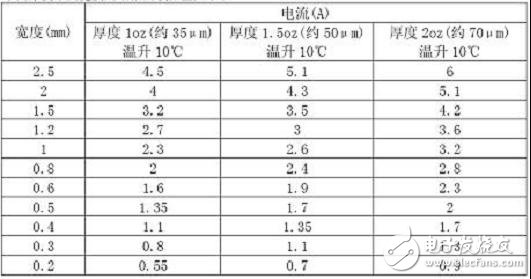

按照下面表格选取合适的宽度和铜厚：
2011-5-20 14:26:00 上传
下载附件 (27.84 KB)
1） 温度恒流漂移0.0005％/℃。
环境温度和芯片发热也会影响到输出恒流精度，30℃上升到70℃大概会有2%误差，也相当重要。
输出电流计算
2011-5-20 14:26:00 上传
下载附件 (9.84 KB)
套用下面公式可以计算输出电流值：
Vref 为23管脚输出电压，Vref 维持在1.2V左右。例如：输出电流设定在20mA，电阻值在910左右，即：
大概电流在20mA左右，公式计算误差电流维持在±5%以内。严谨的电路设计需要精确测量，经确认后的电流，保持±1%电阻值误差，批量中电流精度维持在±3%以内。
静态驱动方式是有利于LED寿命的设计，随着驱动IC成本不断降低，越来越多的采用静态设计方式，静态是针对扫描屏设计方式而言的，CYT62726输出端口只单独连接1颗或1串LED，数据传送针对单个像素点驱动，IC使用数量最多的一种设计。静态设计比较能发挥LED性能，驱动电流值是LED正常工作值，有利于LED最佳使用寿命。
在静态屏幕设计中，多片CYT62726级联方式，CLK、LE、OE是并行传送结构，在数据传递中需要增加74HC245来提高驱动能力，一般建议3-6 片CYT62726设置1片74HC245。SD数据是串行传递方式，按照设计设计可以采用经过74HC245，也可以不经过74HC245，因为数据串行传送有足够的驱动能力。
2011-5-20 14:26:01 上传
下载附件 (46.49 KB)
编
号
型号
名称
参数
数量
品牌/备注
1
U2,U3,U4
集成电路
CYT62726B-SSOP24-1mm
3
CYT
2
U1
集成电路
74HC245D
1
NXP
3
C1
电解电容
1000uF 25V ±20%+80%
1
4
C2,C3,C4,C5
陶瓷电容
0.1uF
25V
±10%
X7R
0805
4
国巨
5
R1,R3,R4,R7
电阻
10Ω ±1%
1/8W MF
0805
4
国巨
6
R2,R5,R6
电阻
- Ω ±1%
1/8W MF
0805
3
国巨
7
R、G、B
发光二极管
-
-
