UM5101系列语音合成芯片特点及电路

语音合成芯片UM5101基本特点:

①低功耗CMOS工艺制造。

②采用自适应增量(δ)调制(ADM)方式。

③UM5101的寻址能力为64k位。

④外接存储器可选择为一片或两片。

⑤语音信号的记录与再生依靠外接DRAM。

⑥具有两种录音／放音模式：手动录放模式和自动录放模式。

⑦采样频率与放音速率有二种可供选择使用。

⑧具有仅重放两次的功能。

⑨双电源供电，电源电压为：DC 5V和DC 8V。

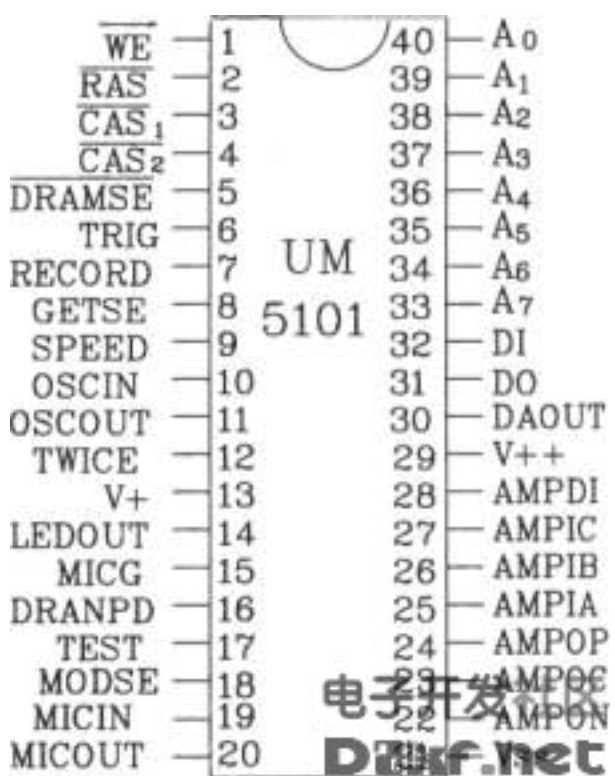

UM5101引脚排列图如下图所示:

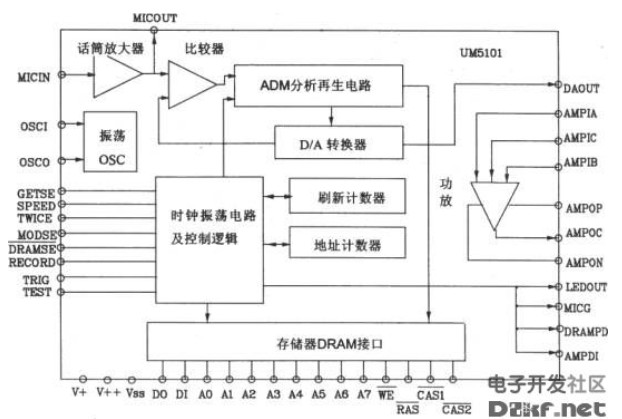

UM5101的内部结构方框图如下图所示:


UM5101语音合成芯片具有两种工作模式:自动操作与手动操作模式.

a．自动录制／再生模式

UM5101的18脚MODSE端接高电平( 8v)n寸，UM5101通电后立即进入自动录制／再

生模式，LEDOUT端呈低电平，外接LED点亮。

b．手动录制／再生模式

UM5101的18脚接低电平时，接通电源后便进人手动录制／再生操作模式的守候状态。

UMSl01的基本应用电路如下图所示：
