开关式KD9561警音发生器介绍

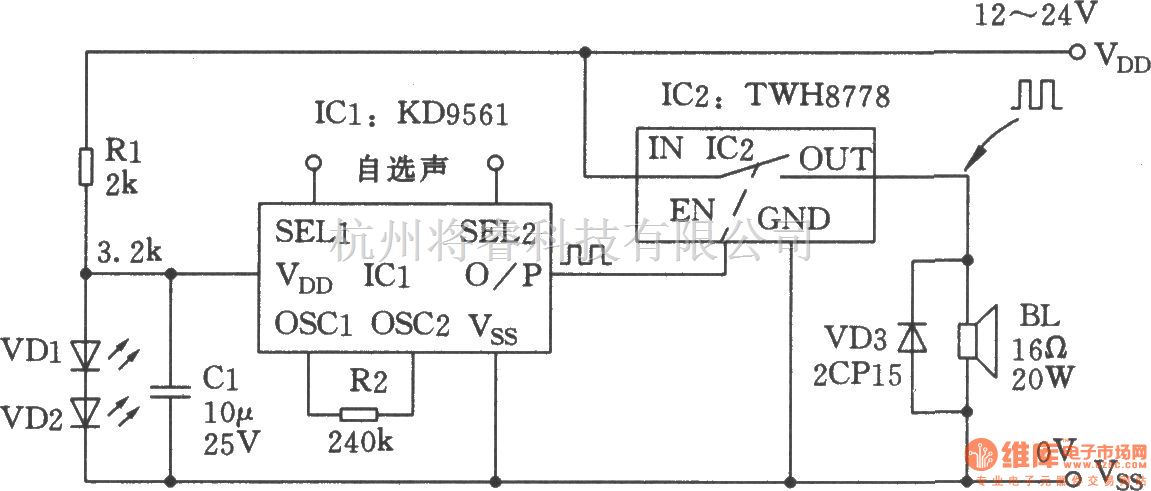

KD9561是一片CMOS四音音乐IC，用示波器观察其输出端波形为变频方波信号，可以认为是逻辑电路中的数字信号。TWH8778是大功率开关IC，很适合处理数字信号，并因其输入阻抗高而能直接与CMOS IC连接，KD9561输出的最高频率不过为几千赫兹，TWH8778最高可工作于15千赫兹，因此前者控制后者又不存在数字信号的处理时间问题，故将两者相结合，可构成开关放大式警音发生器。如用于警车、救护车、救火车等警报发生器。与其它线性音频功放相比较，具有结构简单、效率高、性价比优异这几项突出的优点，虽音质不尽完善，但用于警报发生器却无高保真之需，此放大器输出之功率用于一般警音已可满足要求。电路原理如图所示。
