CIC2851E音乐型电冰箱关门提醒电路

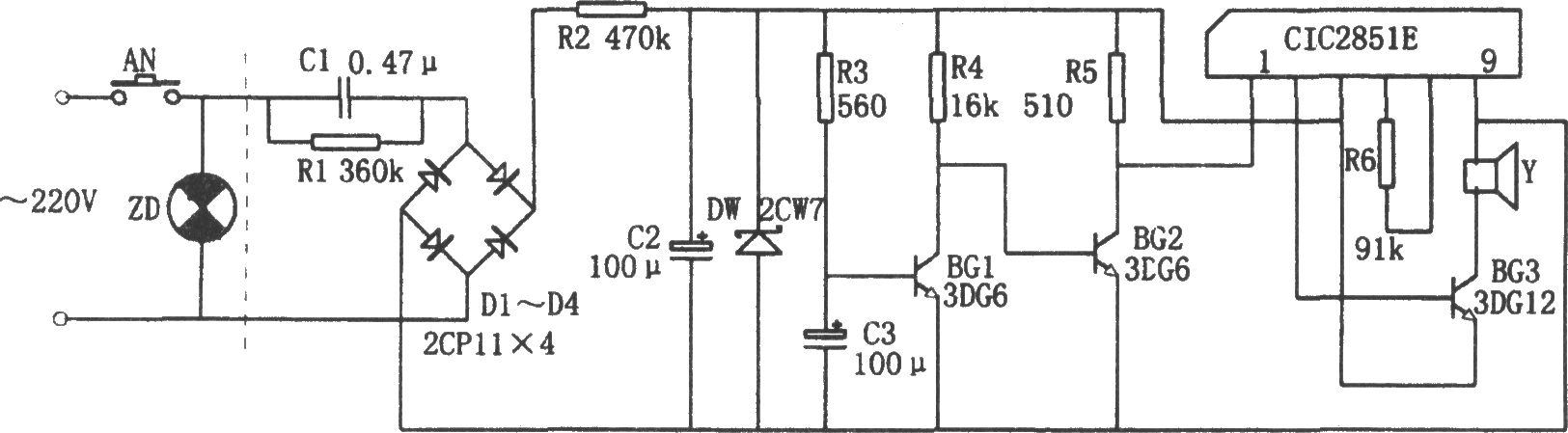

如图所示为音乐型电冰箱关门提醒电路。该电路由降压整流稳压电路、延时电路、音乐集成电路CIC2851E、扬声器等组成。其中降压整流稳压电路为整个电路提供3V左右的直流电压。

当打开电冰箱门时，开关AN接通，电容器C3通过R3进行充电，随着充电进行，BG1的基极电位升高，大约延时20分钟后，C3上电压使BG1导通，BG2截止，相应触发CIC2851E工作，其输出的音乐信号经BG3放大后驱动扬声器Y发出“铃儿响叮哨……”的乐曲，以提醒主人快速关门。电冰箱门不关，则乐曲声不止。延时的长短可根据存取食物的时间进行选取，一般在5～15秒之间。本电路取20秒。

电路中要求DW两端电压约为3V，若过高，则易损坏集成电路。电阻R6用以调整音乐节奏的快慢，其取值范围为20kΩ≤R6≤120kΩ。
