Apple TV 4K拆解报告：熟悉的模块化组件

苹果9月发布会发布了iPhone8/8Plus、iPhoneX三款手机外，还带来了AppleWatchSeries3、AppleTV4K两款产品，前几日iFixit陆续为大家带来了iPhone8、iPhone8Plus、AppleWatchSeries3的拆解，除了iPhoneX还没上市的缘故，今天带来了最后一款已发售新品AppleTV4K的拆解，一起来看一看。

先来回顾一下AppleTV4K的主要配置参数：

-64位苹果A10X芯片

-千兆以太网接口，802.11acWi-Fi，蓝牙5.0，红外接收器和HDMI2.0a

遥控器方面：

-玻璃触控面板

-双麦克风

-加速度计和陀螺仪

-蓝牙4.0，红外发射器，Lightning接口

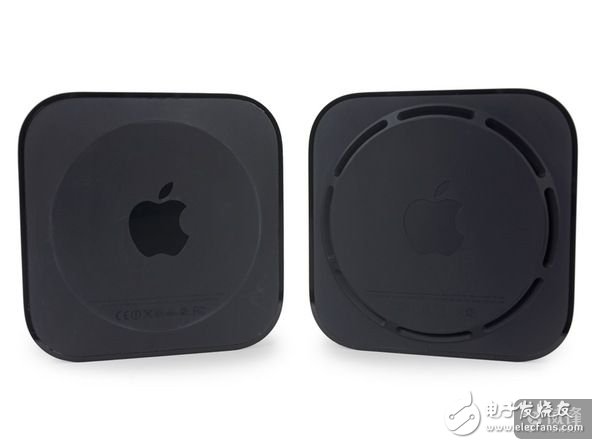

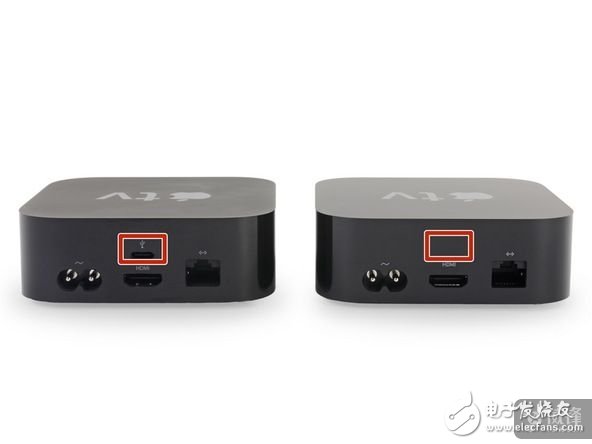

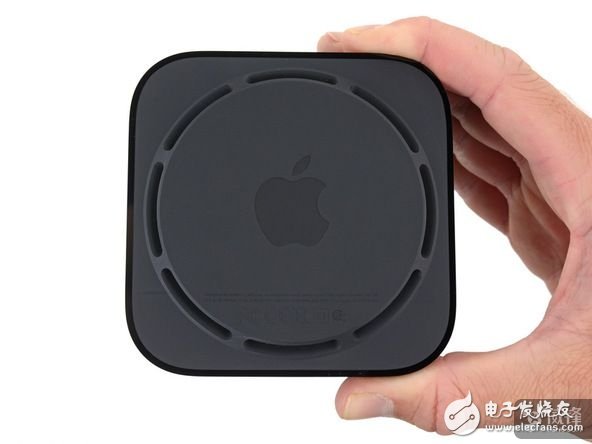

先来看一下外观方面的更新，经过重新设计的底部盖板，增加了一圈环形出风口;移除了USB-C接口。

X光照片，显示出底部有一圈环形组件，这个变化应该与重新设计过的底部出风口密切相关。

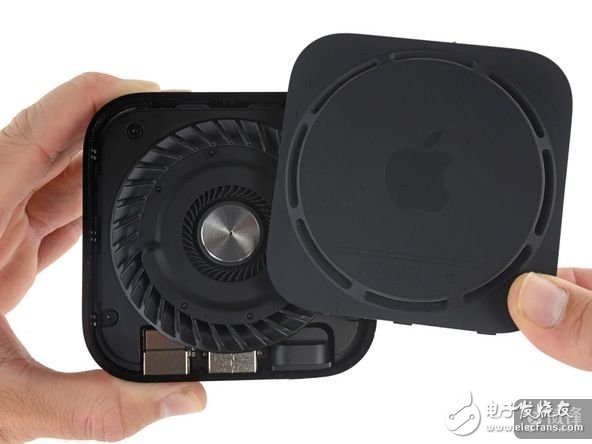

底部盖板如同前几代熟悉的设计，采用了卡扣来固定，没有使用螺丝。iFixit轻车熟路的揭开底板，可以看到风扇部件使用了六角螺丝固定。

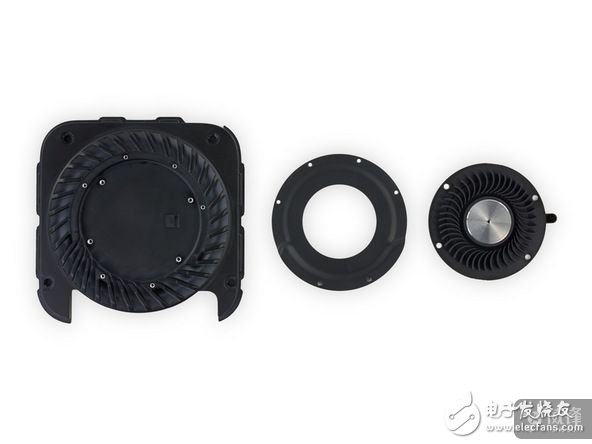

拆下螺丝后，分离出一个大大的苹果涡轮风扇，可以想象到A10X芯片以及4KHDR会产生的热量。

风扇也使用了六角螺丝，拆下后可以看到使用的是Nidec无刷电机，这意味着风扇组件容易更换，这是一个好消息!

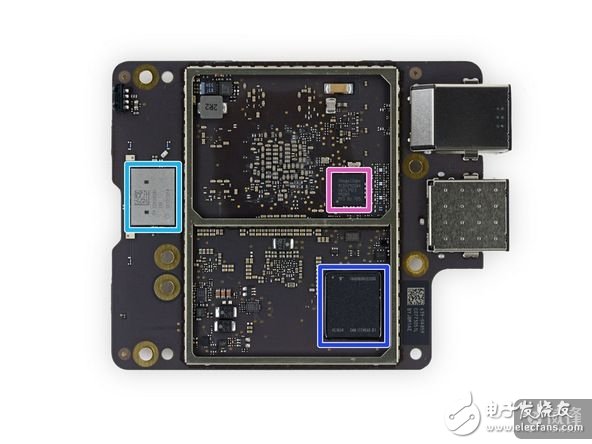

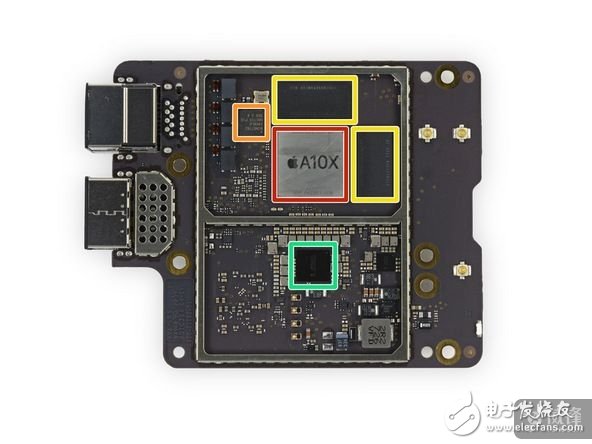

来看看逻辑板

●红色：苹果343S0019864位A10X处理器

●橙色：博通BCM57762Thunderbolt转千兆以太网和USB3.0控制器

●黄色：海力士H9HCNNNBRUMLQR2GBLPDDR4RAM和海力士H9HCNNN8KUMLQR1GBLPDDR4RAM，共3GBRAM

●绿色：Apple343S00150

●浅蓝：村田339S00381Wi-Fi/蓝牙模块

●蓝色：东芝THGBX6G8D2LLDXG32GB闪存

●粉色：MegachipsMCDP2920A4DisplayPort1.4和HDMI2.0转换器

剩下的结构与前代AppleTV相似，没有什么惊喜，只有电源值得一看，和上一代一样有两颗当作触点螺丝，应该是通过这两颗螺丝与逻辑板通电。

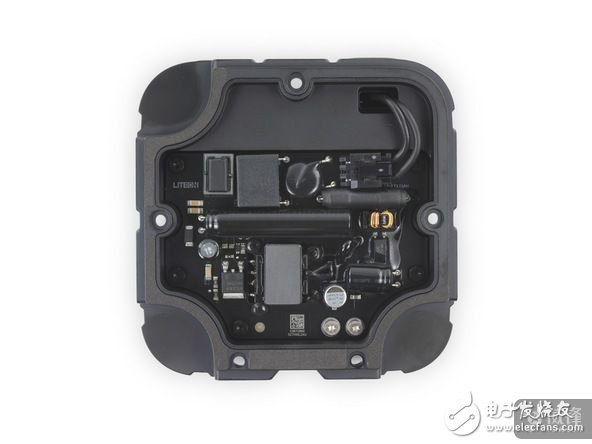

独立的电源模块，惯例不与逻辑板直接相连。新的电源额定12V1.083A，比上一代的0.917A略有提升。

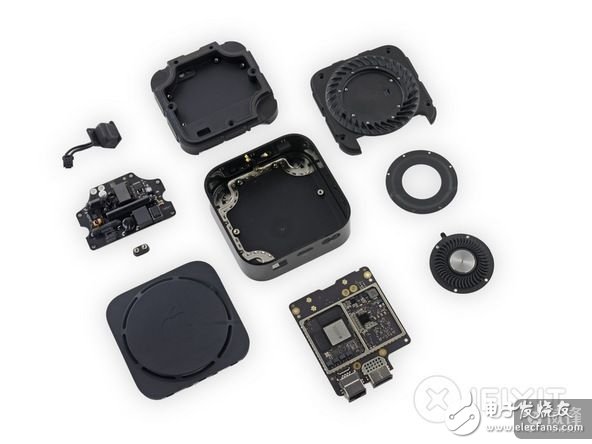

AppleTV4K零部件全家福

总结

iFixit给出的可修复性得分为8分(满分10分)，与上一代AppleTV4一样。

-底部塑料卡扣易于拆装;

-模块化组件也易于维修和组装;

-电源也是模块化的，可拆卸的AC-in插孔电源连接线;

-标准六角梅花螺丝让维修工具变得简单;

-但所有主要组件都焊接在逻辑板上，意味着任何部件损坏都需要更换整个逻辑板。
