CS8672内置升压32W单声道D类单芯片广场舞拉杆音箱

　　针对目前拉杆音箱多以12V铅酸电池的供电现实，由于电源电压的限制，音箱的输出功率很难有实质的提升。终端市场渴望音频功放能够突破电源的限制，为广场舞音箱提供足够的输出功率。深圳市永阜康科技有限公司推出基于CS8672内置升压32W单声道D类单芯片广场舞拉杆音箱音频放大器解决方案，为广场舞爱好者提供极致的音质体验。

　　CS8672简单介绍

　　CS8672C 是一款内置BOOST升压模块，32W单声道R 类音频功率放大电路。内置大功率BOOST升压模块，在两节锂电池串联或者12V电源平台下，可以为4Ω 负载扬声器提供最高32W的连续功率。是针对家庭音响内低音单元或者移动类家庭音响优秀的功率输出平台.CS8672C无需外围散热装置，简单的外围设置，可以大大提高生产加工效率。CS8672C内置了过流保护，短路保护和过热保护，有效的保护芯片在异常的工作条件下不被损坏。

　　CS8672C是纤细的TSSOP28-PP封装，对比传统的应用，具备如下优势

　　音频子系统占板面积最小最优

　　足功率输出无需外置的散热装置

　　针对双节锂电池串联供电以及铅酸电池供电的音频子系统一站式解决方案，输出功率可以达到极致的30W左右。

　　CS8672指标特征

　　● 输出功率

　　PO at 10% THD+N， 输入电压 = 7.4V，PVcc=15V

　　RL = 4 Ω 28W（典型值）

　　PO at 10% THD+N， 输入电压 = 12V，PVcc=16V

　　RL = 4 Ω 32W（典型值）

　　● 效率高达75%，无需散热片

　　● 较大的电源电压范围6V~14V

　　● 输入电压为双节电池串联供电，BOOST最高可升压至15V

　　● 输入电压9~14V时，BOOST最高可升压至16V

　　● 扬声器保护

　　● 输出管脚方便布线布局

　　● 良好短路保护和具备自动恢复功能的温度保护

　　● 良好的失真和防噗声功能

　　● 四级增益可调

　　● 差分输入

　　应用范围

　　广场音响系统

　　家庭音响系统

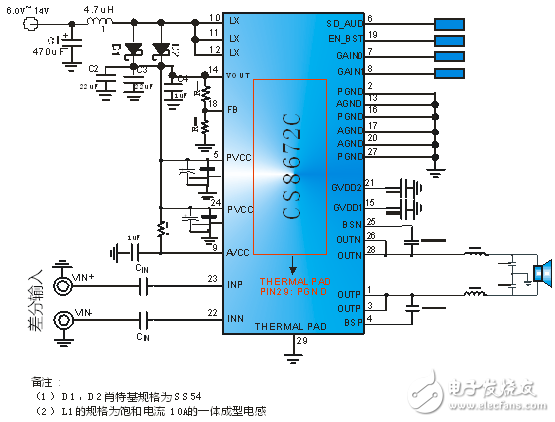

　　典型应用图

　　DEMO 示例
