视网膜5K版iMac英特尔27＂屏拆解：17988元的秘密

【电子发烧友网/编译 David】：想一想，你所见过的最不可思议的丰富多彩的显示模式是什么？现在，苹果最新视网膜5K版iMac 英特尔27英寸屏横空出世。请注意，我们不是说1080 p或4 k，我们讨论的是5 k-millions和数以百万计像素的27英寸的显示。到底这台价值17988元的iMac，其显示屏秘密何在？让我们看看！

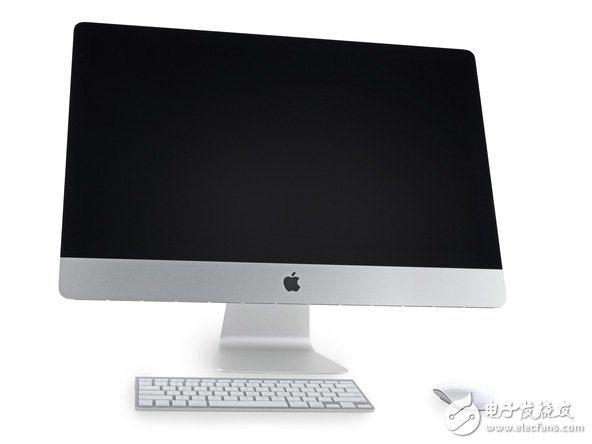

第一步 透视视网膜版5K iMac内部：

3.5 GHz 四核Intel Core i5 处理器， 最大可扩展至3.9 GHz；

8 GB （2x4 GB） of 1600 MHz DDR3 RAM；

AMD Radeon R9 M290X 图形处理器 ，内嵌 2 GB GDDR5 视像记忆存储空间；

802.11ac Wi-Fi + Bluetooth 4.0；

基于PCIe的 SSD 存储和 SATA 两种硬盘驱动方式。

第二步 在iMac背面，发现了一排I/O口和SDXC卡插槽：

耳机插口/光纤数字音频输出；

SDXC卡插槽；

四个USB 3.0插口；

两个Thunderbolt 2.0插口；

Gigabit以太网插口。

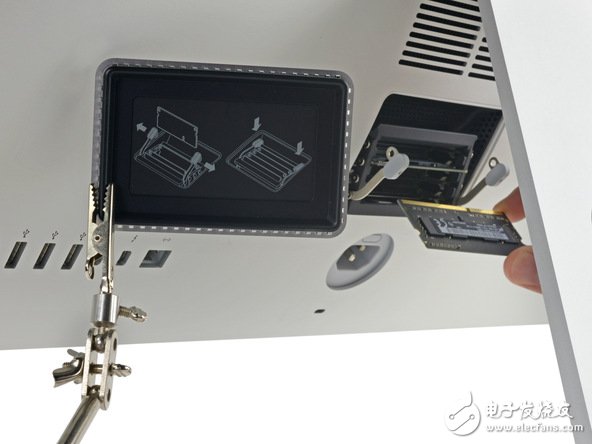

第三步 对于那些需要改变内存条的客户，苹果试图提供了更人性化的简易替换方案。

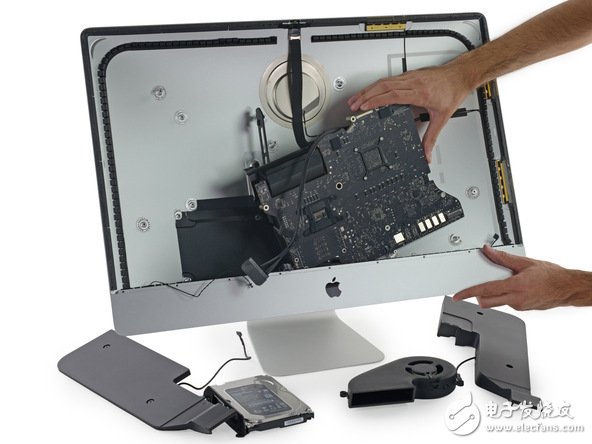

第四步 开始窥5 k视网膜 iMac内的硬件。

第五步 初现很长，很薄的显示板。通过该步骤我们可知显示屏为LG公司制造。

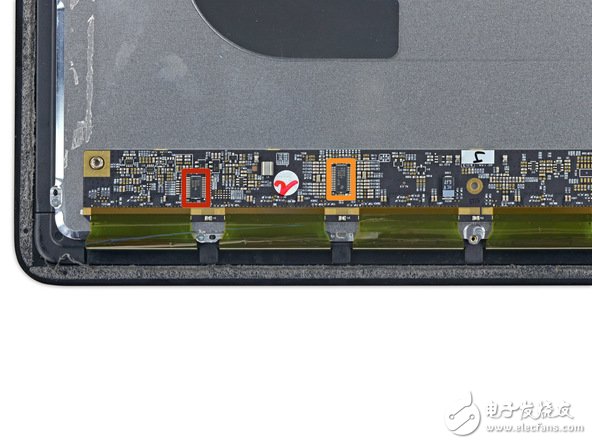

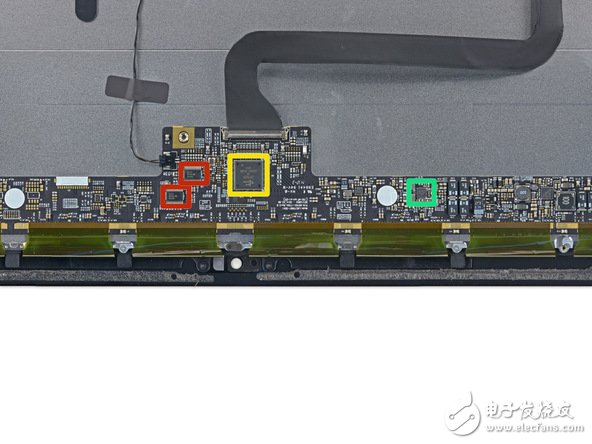

第六步 让我们看一看这款支持1470万像素的新iMac显示屏的硬件构成：

德州仪器NH245 8位双电源总线收发器；

德州仪器BUF16821程控Gamma-Voltage信号发生器和威科姆公司校准器；

Parade Technologies 公司DP665液晶定时控制器（我们假设这是一个苹果的修改版本DP663液晶定时控制器）；

德州仪器TPS65270单片双同步buck调节器；

德州仪器TPS65168高分辨率完全可编程液晶IC。

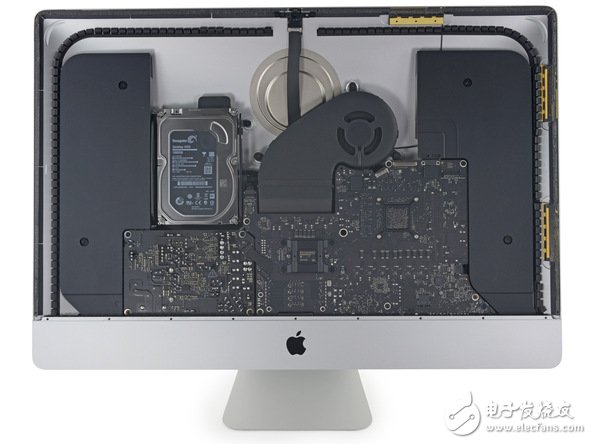

第七步 要不是新显示屏，新版iMac 英特尔 27“ 视网膜 5K 显示器看上去和上一年27” 版本没啥区别。

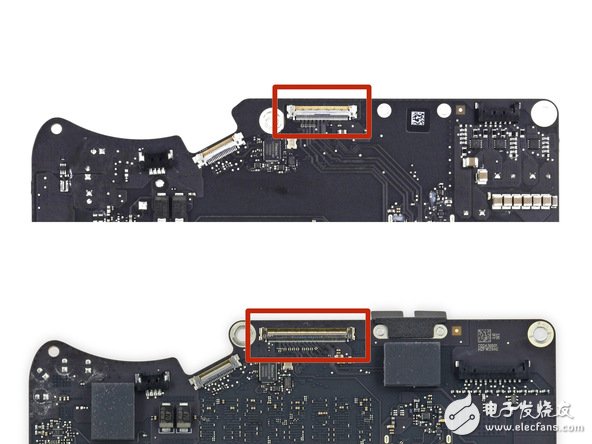

当拆解继续往下，发现了这两款27英寸显示屏其不同点所在：为匹配超高像素显示支持，视网膜版iMac显示屏数据传输线更大些。

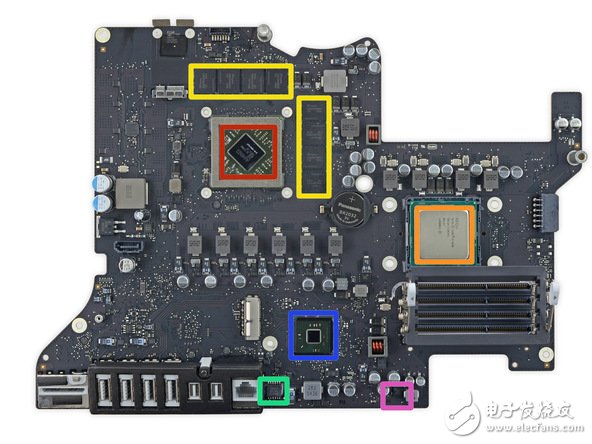

第八步 主板下的秘密：都有哪些芯片？

AMD Radeon R9 M290X GPU；

Intel Core i5-4690 处理器；

SK Hynix H5GC2H24BFR 256 MB GDDR5 SGRAM （共256 MB x 8 modules = 2 GB ）；

Delta Electronics 890CF 143003；

Intel NB430029A00200 平台控制器集线器；

Fairchild Semiconductor DE32GV。

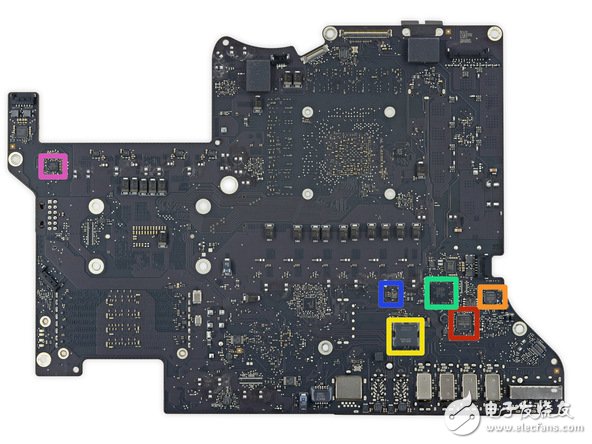

第九步 主板另一面：

Broadcom BCM5776 Gigabit以太网控制器；

Cirrus Logic 4206BCNZ 视频控制器；

Intel DSL5520 Thunderbolt 2 控制器；

LMF4S1EH 5BBCIG 47A6HPW；

Microchip Technology 1428-7 420BE5A BMY 系统管理总线 （SMBus） 温度传感器；

Intersil ISL6327 增强6-Phase PWM控制器。
