电子听诊器放大电路剖析

时间:2015-01-30 10:16

人气:

作者:admin

标签: LM741  放大电路

导读:电子听诊器放大电路剖析-老式的听诊器没有放大作用,声音微弱,塞在耳朵里很不舒服,不能隔离环境噪声,频率响应也不可调。本文提出的电子听诊器由于接有放大器,因此可将微弱...

  老式的听诊器没有放大作用,声音微弱,塞在耳朵里很不舒服,不能隔离环境噪声,频率响应也不可调。本文提出的电子听诊器由于接有放大器,因此可将微弱的心跳声放大到清晰可闻的程度。电子听诊器除了能清晰监听病人的胸/腹声音外,还能用在搜索机械噪声源的定位等方面,其输出可用磁带录音机录下来供分析病情使用,或送入大功率的放大器另作他用。在实验过程中,发现拾音头MIC用普通振膜拾音头的中频响应好,背景噪声也小。便宜的振膜和高价的振膜效果一样好。

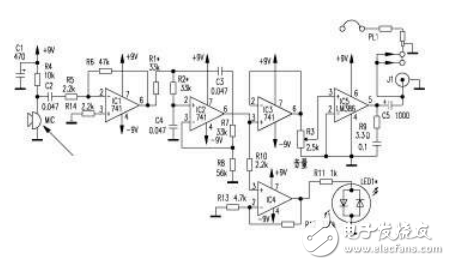

  电路原理直流电源用两块9V电池供给,接成正、负电源型。电池应选用质量上乘的新电池。拾音器输出经电容C2耦合至LM741放大器IC1,其输出送至另一块741低通滤波器IC2,其截止频率可通过改变R1和R2控制在略高于100Hz的频率,这时整个听诊器的频率响应感觉最好。若用双连50kΩ或100kΩ的电位器取代R1和R2时,就可随时调整听诊器的频率响应,但对诊断病人的应用来说,最终还是放在 30kΩ的位置最佳。IC2的滤波输出分别送至IC3和IC4。IC3也是一块741,用作低电压音频放大器LM386IC5的缓冲级,信号经IC5放大后驱动双声道耳机,耳机阻抗为8Ω,电路中已将双声道耳机并接成单声道耳机,这时有效阻抗为4Ω,正好与LM386的要求相匹配。IC4也是一块741,接成放大器用来驱动双色LED,它能以视觉的形式显示心跳的状态。

电子听诊器放大电路剖析

  操作时,先将音量控制电位器放在10`20%的位置,戴上耳机,将拾音器放在病人的胸部,慢慢加大音量至50%,使心跳声清晰可闻,但没有隆隆声,耳机里传出的一些尖叫声、流水声、爆破声或破裂声属病人胸腔的正常现象,不属于电路问题。操作时,为避免灵敏度太高,可将音量减少一些再移动拾音器,待拾音器放好后再开大音量诊听。同时在操作时将拾音器尽量远离耳机,以消除反馈啸叫。电子听诊器的R3放在音量的10%处,其响度相当于老式听诊器的音量。

  至于拾音器MIC,可在医用器材商店购买廉价的老式听诊器振膜头,在振膜耳把上套上2英寸长的橡皮管,另一头挤压入一只1/4英寸直径的超小型驻极体话筒,话筒的两根导线用屏蔽电缆接到电路中的MIC处,驻极体话筒处最好用热缩套管加固,也可用胶带捆扎,防止操作时产生不必要的噪声干扰。
