射频前端功率放大偏置电路模块

　　偏置电路：有扫描结果可以得到管子工作点的各项参数。为保证管子始终工作在线性放大区，选择直流工作点为VDS=5V，IDS=0.8A，VGS=-0.4V。 由模拟电子技术的知识可得，偏置电路可有两种形式：自偏压电路和分压式自偏压电路。

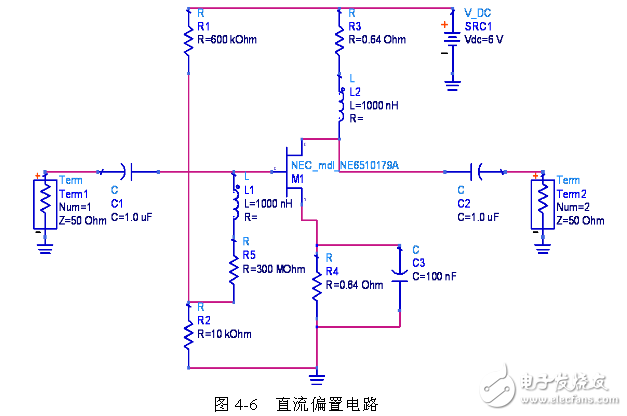

　　自偏压电路比较简单，但是当静态工作点确定之后，VGS与ID就确定了，因而R的选择的范围很小。分压式自偏压电路是在其基础上加接分压电阻后组成的。漏极电源VDD经过分压电阻R5和R1分压后，通过R4供给栅极电压VG=R1*VDD/（R1+R5），同时漏极电流在源极电阻R3上也产生压降VS=ID*R3，可知静态时加在FET上的栅源电压？ 。

　　图中C1、C2为隔直电容，C3去耦电容，L1、L2为去耦电感。因为在大信号仿真时为了提高电源效率，故选择Vdd的值比较小。R3、R4的值比较小也是为了降低消耗在其上的直流功率，而提高电源的效率。
