基于ADDI9020的视频监控摄像机的前端方案

　　本参考设计是针对ADDI9020 以及SONY 公司新推出的CCD 图像传感器ICX692AQA，提供的一套完整的模拟前端解决方案。

　　方案优势及特点：

　　ADDI9020是一款高集成度CCD 信号处理器；

　　完整的模拟前端电路，包括：黑电平钳位、可变增益CDS 以及1 个12bit 的ADC;

　　可编程时序发生器可以提供所有必须的CCD 时钟：RG、H 时钟（5 个）、V 时钟（12 个）、传感器门限脉冲、基底时钟以及基底偏置控制；

　　60MHz 的模数转换器；

　　7 个GPIO 通用端口，用于系统功能。

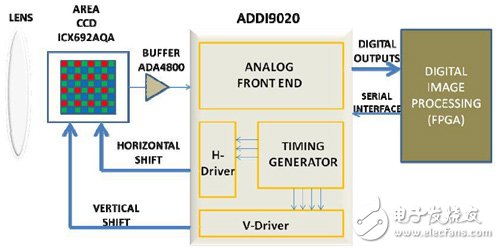

　　系统工作原理图：

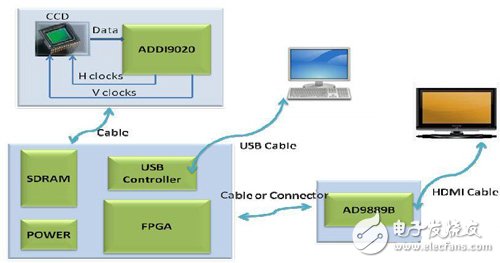

　　视频监控摄像机的DEMO 系统框图：

　　模拟前端方案由独立的ICX692AQA传感器板与ADDI9020评估板组成

　　通过FPGA主平台与PC完成通讯

　　并通过AD9889B评估板完成720p HDMI输出

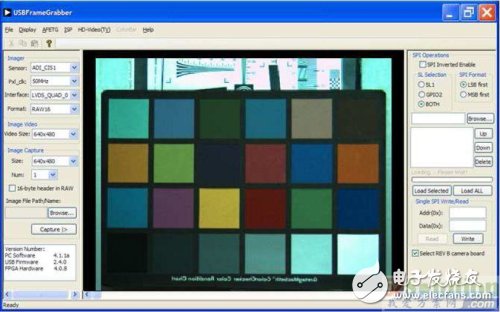

　　软件描述：

　　实现全自动的编程功能

　　通过USB与FPGA主板相连接

　　实现单步和多步的对模拟前端系统控制

　　实现图像采集以及简单的图像调节功能

　　灵活的配置选项，支持保存和加载配置文件
