移动数字电视手机设计方案

　　手机电视分为3种，一种是基于模拟电视广播网的方案，另一种是基于移动通信网的技术方案，还有一种是基于数字广播网的方案。第一种方案是在手机上加上模拟电视模块来接收模拟电视广播节目，由于效果不尽人意，不易被消费者接受。基于移动通信网的方案又分为基于2.5G移动通信网的单播方案和基于3G移动通信网的多播方案。单播方案使用3GPP标准视频格式，通过流媒体服务器提供点播、直播、轮播服务，如中国移动和中国联通的WAP门户。多播方案如美国高通公司的MediaFLO，该方案通过计算移动网的负载，进行合理网络调度，控制媒体节目的播放时间和节目传输方式。基于数字电视广播网的手机电视有3大标准：欧洲的DVB-H（Digital Video Broadcasting-Handheld）、日本的ISDB-T（Integrated Services Digital Broadcasting-Terrestrial）和韩国的T-DMB（Terrestrial-Digital Multimedia Broadcasting）。中国的国家标准目前还没有正式颁布。

　　目前，T-DMB在韩国已经开通运营，已有超过30万的用户。北京、广东和上海已经在建T-DMB实验网。DVB-H在几个欧洲国家也开始运营。本文讨论的是基于数字电视广播网手机电视的方案，由TI的DM275，HOLLYWOOD DTV1OOx及TSC2110手机平台组成的移动数字电视手机方案，本方案正在开发过程中。

　　移动数字电视手机设计方案

　　移动数字电视手机包含两个分系统：DVB-H移动数字电视分系统和GSM/GPRS通信分系统，如图1所示。两个分系统以应用处理器为主机，控制DVB-H移动数字电视接收器和GSM/GPRS通信模块。

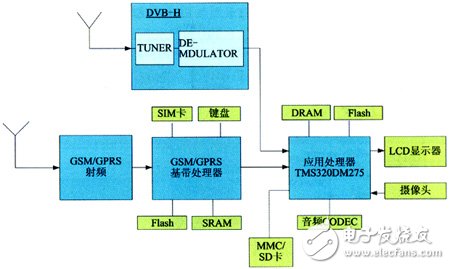

　　图1　移动数字电视手机方框图

　　移动数字电视分系统

　　移动数字电视系统由包含调谐器、解调器的移动数字电视接收器和应用处理器两部分组成，如图2所示。

　　图2　数字电视模块功能方框图

　　移动数字电视接收器的输入是来自于天线的射频广播信号，其输出是MPEG-2传输码流（TS）或IP数据包。它们再输入到应用处理器进行视频和音频的解压缩，并在LCD上进行显示。移动数字电视接收器与应用处理器（TI DM275）接口上的数据通信分为两类：（1）控制与状态交换。应用处理器对接收器启动程序下载、配置；接收器对应用处理器进行运行信息和状态的报告。（2）数据流。传送要解码的信道信号，包括从接收器输送给应用处理器的数字视频、数字语音和数据。上面两类数据在一个物理接口或两个物理接口上传送。物理接口模式有3种，如表1所列。

　　表1　物理接口模式

　　下面讨论接收器与应用处理器的SDIO接口方式，如图3所示。

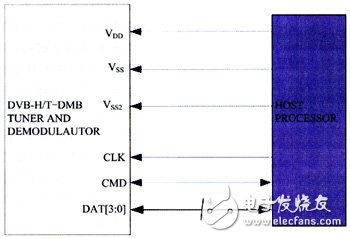

　　图3　接收器以4位数据线SDIO接口方式

　　SDIO接口模式时，控制和状态报告及数据流都是通过SDIO来交换的，分为4位和1位数据接口模式，如表2所列。

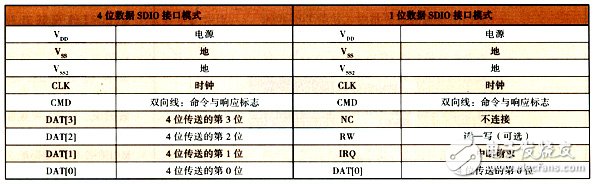

　　表2　SDIO接口模式

　　DM275上集成的DSP内核为TMS320C54x，CPU内核为ARM7TDMI。DM275是支持H.264／MPEG-4 AVC（以下简称H.264）编解码处理的便携终端DSP，特点是集成负责MPEG-2传输码流分离处理的专用电路。

　　DM275是TI的TMS320DM270后续产品。内含102MHz TMS320C54x DSP处理器和88MHz ARM7TDMI微控制器双核结构。增加了分离MPEG-2传输码流的处理电路，还使得负责部分影像数据解码处理的专用电路iMX也支持H.264解码处理。

　　DM275的编解码处理能力如下：（1）编码处理。MPEG-4Simple Profile：640×480像素，30帧/s；MPEG-4 Advanced Simple Profile：320×480像素，30帧/s。（2）解码处理。H.264：352×288像素，30帧/s；MPEG-4 Advanced Simple Profile：720×480像素，30帧/s；MPEG-2：720×480像素，30帧/s；DivX：720×480像素，30帧/s；WMV（Windows Media Video）9：720×480像素，30帧/s。

　　DM275具有多种外部接口：USB、UART、MMC/SD、SPI、SDRAM、LCD。可以直接带CCD或CMOS摄像头。由于DM275灵活的编程特性和很强的信号处理能力，可以适应各种制式的移动电视标准的需要，适合移动电视多媒体手机的应用。
