基于TDA2009A制作的小功放电子电路设计图

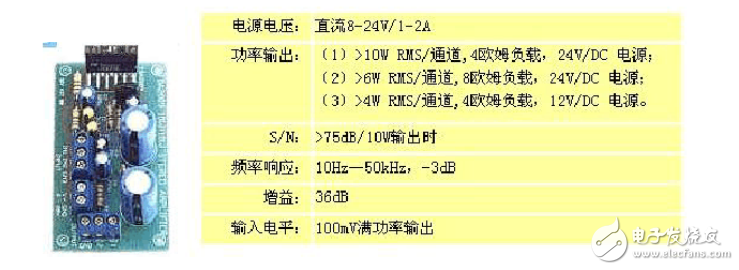

　　用TDA2009A制作的小功放 ，介绍一个用TDA2009A功放集成电路制作的10+10W的立体声放大器（见图）。由于采用专用集成电路，使得制作变得非常简单，性能也不错。主要性能特点见下表。

　　原理及制作要点：

       C1、C2为输入电容，C10、C11为输出电容。C6、C7为反馈电容。R1/R2或（R3/R4）控制反馈量。放大器的增益等于1+（R1/R2）=68或37dB。C4、C5为电源滤波电容。该装置最大电源电压为28V。工作时TDA2009A需加散热片，并应注意电源线和接扬声器接线的选择。输入端应选用屏蔽线并尽可能的短。焊接TDA200A时注意时间不要太长，动作要快，但要让其充分与电路板融合。
