太阳能无线充电总体电路设计

　　太阳能发电的原理主要是由太阳能电池板接收太阳光，在太阳能电池板的基板上发生光电效应，从而将光能转换成电能；然后将电能通过蓄电池储存起来。

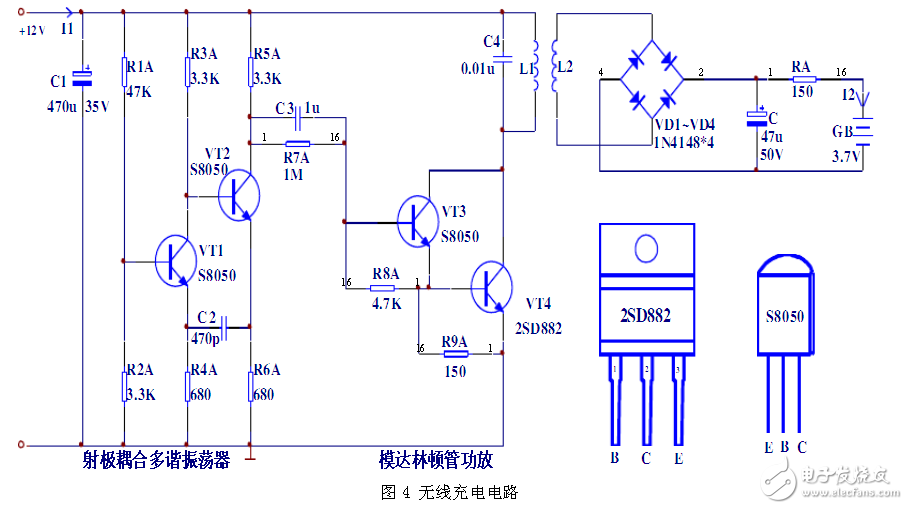

　　太阳能无线充电电路可以设计成如图4电路。 在图4中我们选用的晶体管发射极耦合多谐振荡器和模拟达林顿管组成无线充电电路，发射极耦合多谐振荡器用两个小功率三极管组成，按图4中的元器件数据，振荡频率约为350kHz。元器件中仅最后一级三极管VT4的耗散功率大些，其他的都是比较简单并且容易得到的元器件。

　　12V的电源由太阳能充电电路提供，电源信号通过射极耦合多谐振荡电路变成高频信号再通过C3和R7组成的耦合电路之后被模拟达林顿管功放电路放大，L1和L2分别是初级和次级耦合线圈，放大后的信号通过L1和L2的耦合被无线传送到次级接收电路，高频交流信号被整流滤波后变成直流电能给3.7V的锂电池进行充电。
