前置放大器的电路设计图

时间:2014-09-12 13:49

人气:

作者:admin

标签:

导读:前置放大器的电路设计图-如图所示电路是一个高速光电二极管信号调理电路,具有暗电流补偿功能。系统转换来自高速硅PIN光电二极管的电流,并驱动20 MSPS模数转换器(ADC)的输入。...

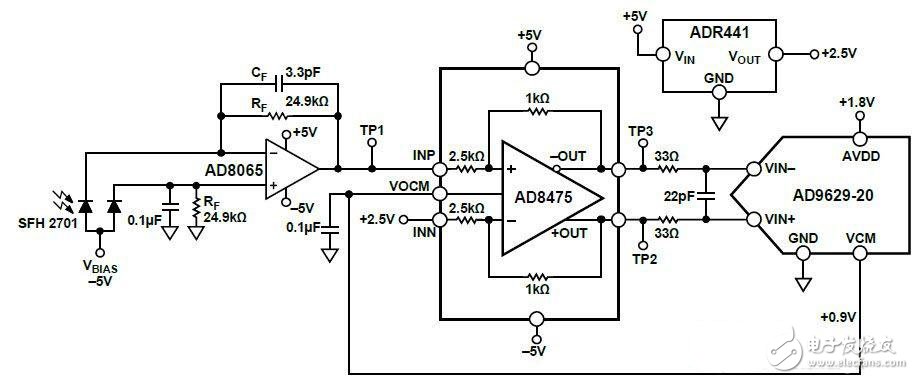

  如图所示电路是一个高速光电二极管信号调理电路,具有暗电流补偿功能。系统转换来自高速硅PIN光电二极管的电流,并驱动20 MSPS模数转换器ADC)的输入。该器件组合可提供400 nm至1050 nm的频谱敏感度和49 nA的光电流敏感度、91 dB的动态范围以及2 MHz的带宽。信号调理电路采用±5 V电源供电,功耗仅为40 mA,适合便携式高速、高分辨率光强度应用,如脉搏血氧仪。

前置放大器的电路设计图
