利用SSM2603的立体声数字音频CODEC方案

　　ADI公司的SSM2603是低功耗、高质量立体声数字音频CODEC，用于便携式数字音频应用，具有一组立体声可编程增益放大器（PGA）线路输入和一个非立体声的麦克风输入。它具有两个24位模数转换器（ADC）通道和2个24位数模转换器（DAC）通道。SSM2603可以作为一个主机或者是从动装置。它支持多个主时钟频率，包括用于USB设备的12MHz或者24MHz频率；标准的256fS或者384fS基础速率，如12.288MHz和24.576MHz；以及很多常用的音频采样速率，如96kHz、88.2kHz、48kHz、44.1kHz、32kHz、24kHz、22.05kHz、16kHz、12kHz、11.025kHz以及8kHz。SSM2603在模拟电路情况下可在最低1.8V的供电电源下运行，在数字电路情况下可在低至1.5V的供电电源下运行。SSM2603软件可编程立体声输出选项为用户提供多种应用可能性。它的音量控制功能能够对音频信号进行大范围的增益控制。SSM2603的工业应用温度范围为-40℃到+85℃。它采用28引脚、5mm×5mm引脚架构芯片级封装（LFCSP）。

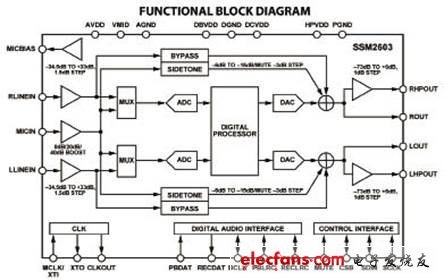

　　图1 SSM2603功能方框图

　　图2 SSM2603典型应用电路图

　　SSM2603主要特性

　　• 立体声、24位模数和数模转换器

　　• DAC SNR：100dB（A加权），THD：在48kHz、3.3V时为-80dB

　　• ADC SNR：90dB（A加权），THD：在48kHz、3.3V时为-80dB

　　• 高效率耳机放大器

　　• 立体声线路输入和非立体声麦克风输入

　　• 低功率

　　- 7mW立体声回放（1.8V/1.5V电源）

　　- 14mW录音和回放（1.8V/1.5V电源）

　　• 低供电电源

　　- 模拟：1.8 V～3.6 V

　　- 数字内核：1.5 V～3.6 V

　　- 数字I/O：1.8 V～3.6 V

　　• 正常模式下具有256/384过采样速率；USB模式下250/272过采样速率

　　• 音频采样速率：8kHz、11.025kHz、12kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、 48kHz、88.2kHz和96kHz

　　• 28引脚、5mm×5mm LFCSP（QFN）封装

　　图3 SSM2603评估板顶外形图

　　SSM2603应用

　　• 手机

　　• MP3播放器

　　• 便携式游戏机

　　• 便携式电子设备

　　• 益智玩具

　　SSM2603评估板

　　SSM2603评估板载有一个用于SSM2603的完整应用电路，通过USB连接到PC主机上。作为电源、数字音频数据和控制/状态数据链接，使它成为一个能够在Microsoft Windows操作系统下通过软件实现通信的即插即用型音频设备。该评估版采用通用2.54mm引脚间距的连接器，连接到一个外部的DSP/MCU来获取数字音频信号。

　　SSM2603评估板主要特性

　　• 通过USB连接到主机PC上

　　• 外部连接到DSP/MCU来获取数字音频信号（通过通用2.54mm引脚、间距连接器）

　　• 4个音频插孔：立体声输入线路、单声道麦克风输入、立体声线路输出以及立体声耳机输出

　　• 在评估板上有多个测试点用于监控信号

　　• 主/从模式选择
