图像传感器HDMI输入输出FMC模块解决方案

　　Avnet公司为OnSemi图像传感器FMC适配器提供HDMI输入/输出FMC模块，为Xilinx FMC基板提供高清晰的视频接口。HDMI视频源能输入到模块中，并提供HDMI输出来显示FPGA驱动的视频内容。主要用在投影仪、汽车电子、视频会议、HDTV、AVT、HTiB和视频交换应用。

　　OnSemi图像传感器FMC适配器不是一个独立的模块，而是一个插件模块接口，用于与FMC兼容的基板接口。通过LPC FMC连接器，FMC适配器为主机提供了大量的视频接口。

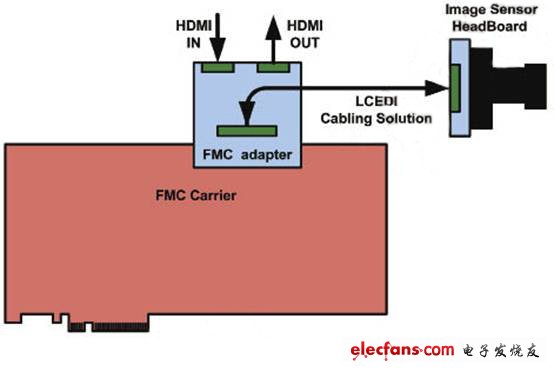

　　图1 OnSemi图像传感器FMC适配器系统框图

　　图2 OnSemi图像传感器FMC适配器框图

　　ONSEMI图像传感器FMC适配器提供了以下功能：

　　• 视频输入

　　– VITA系列的图像传感器的单接口

　　– HDMI输入接口

　　• 视频输出

　　– HDMI输出接口

　　• 时钟源

　　–视频时钟合成器

　　• I2C配置

　　• IPMI鉴定EEPROM

　　–外设配置

　　HDMI输入/输出FMC模块为Xilinx FMC基板提供高清晰度视频接口。HDMI视频源可以为模块提供视频内容。该模块还提供了一个HDMI输出，以显示FPGA驱动的视频内容。

　　模块主要特性

　　HDMI输入/输出FMC模块为赛灵思FMCenabled的基板提供高清晰度视频接口。HDMI输入接口，与ADI公司的ADV7611接收器可以使HD设计工程师设计出高端A / V功能集，用于娱乐应用，满足小尺寸和3D的需求。
