Intersil推出双绞线视频信号传输器件EL5171/EL5172

　　EL5171/2是Intersil公司推出的双绞线视频信号传输器件，其中EL5171是250MHz差分驱动器，实现了对摄像头输出的AV视频信号至差分信号的转换，并传输出去，传输距离最长可达1200米。EL5172是250MHz差分接收器，实现了接收差分信号转换成单端AV视频信号，送到视频终端进行显示。器件采用单5V或双±5V供电，限斜率均为800V/μs。非常适合于恶劣环境下的视频信号双绞线传输，采用差分信号的传输可以有效地抑制共模干扰信号对视频信号的影响，并能够较大幅度的节约成本。

　　发送板和接收板供电电压AC/DC 9V~24V，通过板上拨断开关进行增益设置，实现300m～1200m视频信号的双绞线传输。PS5171/PS5172 是关于INTERSIL EL5171、EL5172 产品的评估套件，是一个完全装配好并经测试的非屏蔽1200M 双绞线视频传输评估装置，PS5171、PS5172使用2 层印制电路板。

　　图1：PS5171评估板

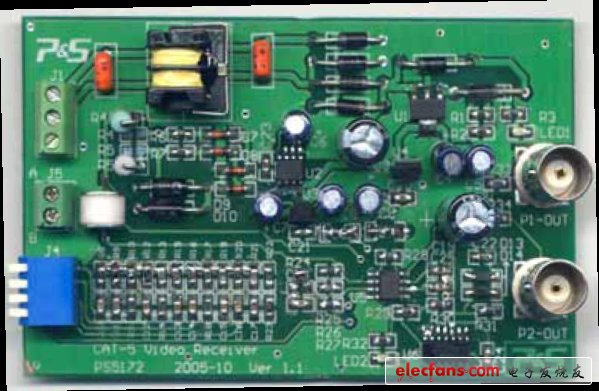

　　图2：PS5172评估板

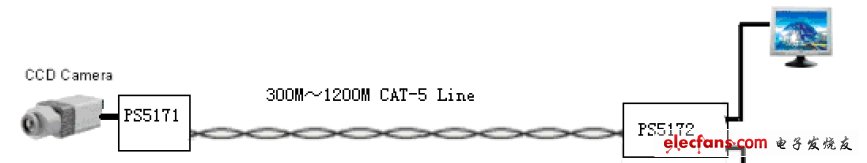

　　图3：PS5171/PS5172双绞线传输视频信号方案结构
