基于图像识别技术的银行ATM监控方案

　　1 国内银行ATM的发展

　　由于ATM（Automatic Teller Machine，以下简称ATM）在银行业务中特殊的作用，到2007年底前，我国ATM保有量就迅速上升到约13.8万台，其中银联联网ATM约12.3万台。在中国ATM销售市场上，中国工商银行、中国农业银行、中国银行、中国建设银行、交通银行、中国邮政储蓄银行等6家主要银行的ATM市场份额，约占中国ATM市场总量的85％。但是从每百万人口拥有的ATM数量指标来看，中国ATM需求缺口依然很大。2006年，中国每百万人口拥有ATM数量仅为73台，城市每百万人口拥有ATM数量为273台，远低于保有量居世界前20位国家1 150台的平均水平。至2009年，我国ATM机保有量已经达到18.4万台，平均年增长率达20％以上，仅次于美国、日本、巴西，居世界第4位，按照目前的增长速度，有专家预测，到2011年，我国的ATM机保有量将超过巴西，跃居世界第3。

　　2 银行ATM现有的监控方式

　　目前国内银行ATM机的监控方式主要由于区域经济状况差异、安防建设标准等要求的不同，即使是同一家银行在不同地域的安防建设理念各不相同，其主要的监控方式主要有以下3种。

　　2.1 将ATM纳入整个网点监控

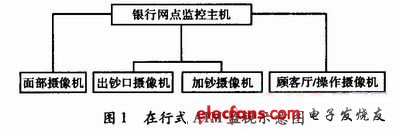

　　该类方式主要用于在行式的ATM监控。在行式的ATM机的安装方式有穿墙式、大堂式安装。穿墙式ATM由于具有独立且物防等级高的加钞间，因此这类ATM机安装方式在摄像机布线上具有灵活的方式，这些ATM机器通常安装在统一的房间内，具有客户区和加钞区。每台摄像机除了安装基本监控要求的摄像机，同时在ATM顾客厅需要安装有1—2只全景摄像机以对射的方式监控大厅，如图1所示。

　　2 .2 独立ATM监控的方式

　　这种方式用于大堂式的ATM机型的监控，由于该类ATM机受所安装位置的限制，往往将硬盘录像机小型化后与ATM同时安装在灯箱体内的一个设备箱内，由于所有设备线路的布设基本是在ATM机及其附属设备内部，因其安装灵活度大，可以较好地满足不仅大堂式ATM的安装，也适用于穿墙式ATM机器的安装，如图2所示。大堂式ATM还有采用专用监控主机与网点监控主机各付其责的监控方式，如图3所示。

　　2.3 ATM视频监控联网

　　随着产品技术的发展，监控设备的网络功能、视频压缩技术不断地成熟和提高，特别是基于MPEG4和H.264压缩技术应用，CIF（352× 288）画质的网络带宽在保证清晰度不变的前提下，每路码流可低至384 kbit·s-1，甚至更低，这样基于带宽不高的银行专网或者VPDN网络的远程视频监控联网，也在全国各大银行和商业银行大规模的建设并投入使用，这些监控中心改变了银行针对ATM防范的方式，由原有被动变为半主动方式，将原有的事后应对变成了事中和事后同时应对，通过对图像的远程实时监控，中心值班员对ATM现场环境的监控实现人工主动的预警。

　　3 图片差异检测方式

　　首先进行背景建模、前景提取。利用数学统计模型，把众多图片的统计信息保存到模型中，再用当前图片和该模型比较，提取出可能存在异物的地方。该方法的背景可以达到几个小时甚至一天的图片的统计值，增强了检测功能对各种环境的适应性，大大降低了误报，也降低了光线的影响，同时在在背景建模、前景提取方法的基础上又加入一些物体特征判断，可降低误报，提高检测的准确率，检测流程如图4所示。
