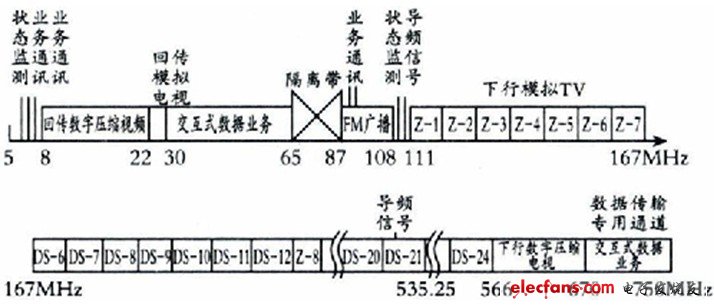

CATV双向系统频率分割配置示意图

5-8MHz 状态监测、业务通讯
8-22MHz 数字电视回传
22-30MHz 回传模拟电视
30-65MHz 交互式数据业务
65-87MHz 隔离带
87-108MHz FM广播（低端内含业务通讯频段）
111-566MHz 下行模拟电视
566-670MHz 下行数字电视
670-750MHz 数据传输专用通道，传送交互式数据业务
　　此频率分割配置适合大型综合业务网，上行通路较5-30MHz扩展35 MHz，为开展交互业务提供可能；下行能路有58个模拟电视频道可供使用，同时提供了104MHz的下行数字压缩电视的频率空间，约可传送120套的数字压缩电视节目，为提供NVOD服务创造了条件；在最高端有80MHz的带宽，可开展交互式数据业务。
