基于K9F6408U0A和SPDS202A的数码录音系统

K9F6408U0A 是三星公司生产的与非型64兆位快闪存储器，它具有工作电压低、擦写速度快、体积小等优点。SPDS202A的***凌阳公司生产的语音芯片。文中介绍了以SPDS202A为核心的数码录音系统，同时介绍了实现两片 K9F6408U0A 之间拷贝功能的具体方法。最后给出了相关的硬件接口及软件程序。

　　1 K9F6408U0A 的性能简介

　　 K9F6408U0A 的最大优点在于其命令、数据和地址均可通过8条I/O口线与主控制器进行通信。这样就大大简化了系统的连线，增强了系统的稳定性。除8条I/O口线外， K9F6408U0A 还包括以下几条控制线，从而可方便地实现系统主控制器对 K9F6408U0A 的控制。它们分别为：

　　CLE：命令锁存使能端，高电平有效。在WE信号的上升沿，命令信号可通过I/O口锁入命令寄存器。

　　ALE：地址锁存使能端，高电平有效。在WE信号的上升沿，地址信号可通过I/O口锁入地址寄存器。

　　CE：片选线，低电平有效。在页编程或块擦除操作期间或器件处于忙状态时，CE高电平将被忽略。

　　WE：写使能口，命令、地址和数据在WE信号的上升沿被锁定。

　　RE：读使能口，在该口的下降沿将数据送到I/O口线上，并使内部列地址寄存器增1。

　　WP：写保护口，低电平有效。当其为低时，编程和擦除操作禁止。

　　R/B：操作状态指示信号。为低时，表示正在编程、擦除或读操作，操作结束后变高。

　　2 SPDS202A简介

　　SPDS202A是***SUNPLUS公司生产的性价比很高的语音芯片，它可以非常方便地与主机接口，主机通过发命令码来控制语音芯片的录音、放音等功能。它具有以下特点：

　　●为单片音频/语音编码/*芯片，采用SACM-S480或SACM-S3200压缩和解压算法。具有8kHz采样率，其数据低码率为4.8kbps或32kbps;

　　●具有数字音量控制功能;

　　●具有FLASH管理功能，可在内部自动管理FLASH数据，其标准FLASH接口最多可以连接4片FLASH，共64Mbit。

　　●利用UART接口可以方便地与PC机及其它 RS232 器件接口，并可容易地上传或下载数据;

　　●内嵌锁相环电路;

　　●内嵌高品质10位8kHz ADC和DAC;

　　●功耗低，采用2.8V～3.6V工作电压。

　　由于SPDS202A具有以上特点，因此只需增加极少的外围电路就可构成大容量的语音录放系统。

　　3 数码录音系统的构成

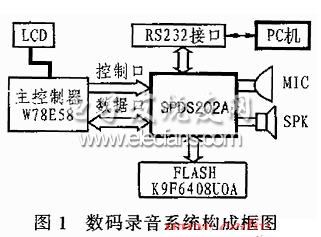

　　以SPDS202A为核心，以华邦公司的 W78E58 为主控制器的数码录音系统结构图如图1所示， W78E58 与 MCS-51 系列单片机兼容，其内置的32kflash EEPROM可作为程序存储器，而内置的256字节SRAM很适合 K9F6408U0A 的磁编程操作。

　　图2所示为 W78E58 和SPDS202A硬件接口电路。图中，TADCE为片选信号线，可在其上升沿锁存命令/数据。TADSEL1和TADSEL0是命令选择信号线，其功能如表1所列。
