几种超重低音响电路的制作

超重低音在现代的音响制作和家庭影院中越来越显示其重要性，新颖的器件和电路层出不穷。这里向大家介绍的几款电路性能较好，制作方便，且具有一定代表性的电路。

1、动态重低音电路

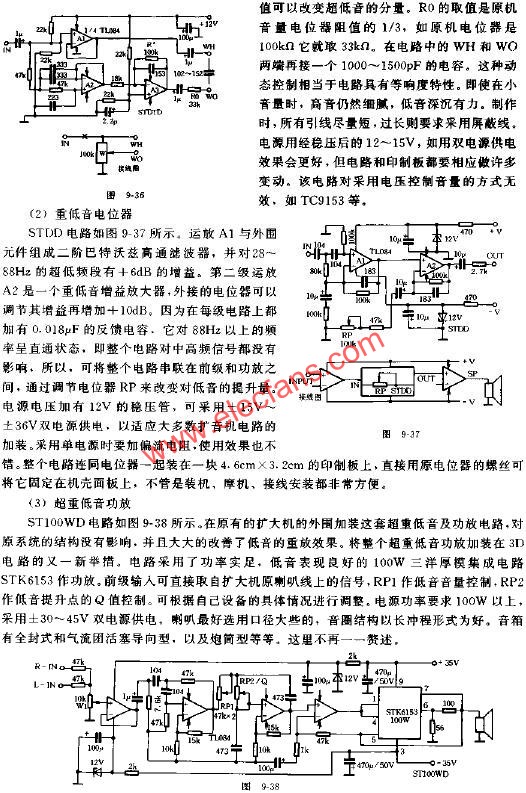

STDTD电路如图9-36所示，这是一个经过改进后的爱华XBS电路，将它接在扩大机音量电位器的两端，低音的提升随音量的大小而变。对85HZ以下的低音有15~20DB的提升，基本电路和接入方法是：将原扩大音量电位器上端的信号线断开，接入本电路的IN端，使前级信号一路经AL将中高频信号缓冲后送回原电位器上端WH，另一路经A2与外围元件组成的巴特沃兹滤波器后，低音信号再经A3放大输出到原电位器的中心抽头WO，改变R的
