帕斯卡驱动小型重低音音箱电路原理图

当今的HI-FI发烧线圈内，“质”，“量”兼具的超重低音系统成为发烧友“苦心经营”的对像。所谓超重低音是指从40HZ以下一直延续到次声的范围，在欣赏音乐时，它几乎是由人类体表感受到的，给人一种震撼的快感。本文参考日本一家公司的利用帕斯卡定律开发的重低音重放模式，设计并实验了本文所示音箱系统好，频响30~20000HZ，灵敏度为85DB。

音箱结构如图9-48所示。采用密封箱体，高音单元制作与一般箱体相同，在低音单元的箱内斜置隔板，隔板上安装帕斯卡驱动器（扬声器），由独立的低频功率放大器驱动。

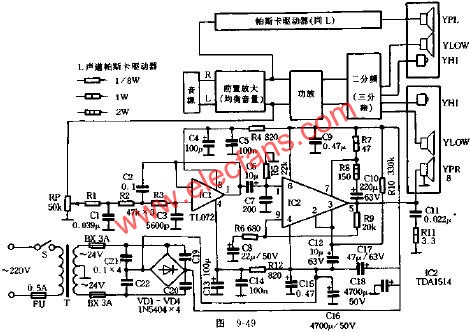

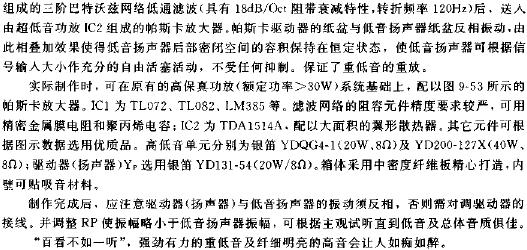

其工作原理如图9-49所示，信号IC1及外围电路
