高音细腻的120W功率放大器电路图

本文介绍的功率放大器，最大优点就是高音细腻，各种音乐器发出的细微声响均能尽皆重放，使用话筒却无啸叫，而低音振撼有力，舒缓深沉。曲目间歇时嗽叭几乎无声。由于取材容易、性能良好，较适合业余制作。

相信大多数电子爱好者都利用TDA2030A、TDA1514等优秀电路组装过简单的放大器，但是，即使组成大功率的BTL电路去驳接VCD、录音机还是不能使音箱发出足够的声音、这是由于没有装上前置推动级造成的。如果没前置推动，用TDA2030A组成的BTL功放也只能有10W左右的功率输出。但装上前置推动后，最大的输出功率就能够充分发挥出来，就是TDA2030A也能输出震撼人心的音频功率来。

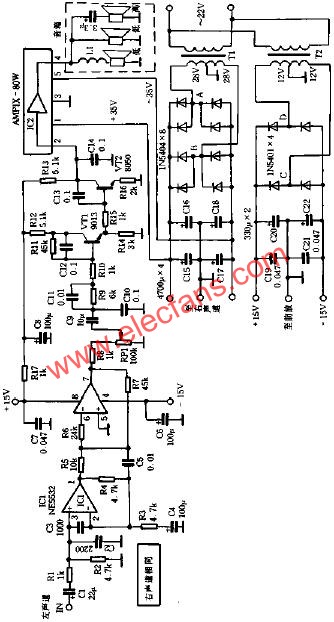

电路原理：

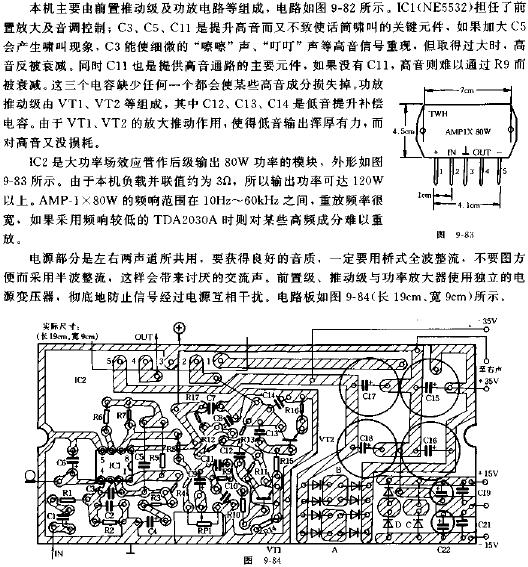

元件选择与制作：
