高性能音频功率放大器的制作

本文介绍的放大器以索尼公司的C1891A为核心，LM1875为主功放，具有价格低廉、简单易制、效果明显等特点，非常适合初学都自制。

电路原理：

1、环绕声处理部分

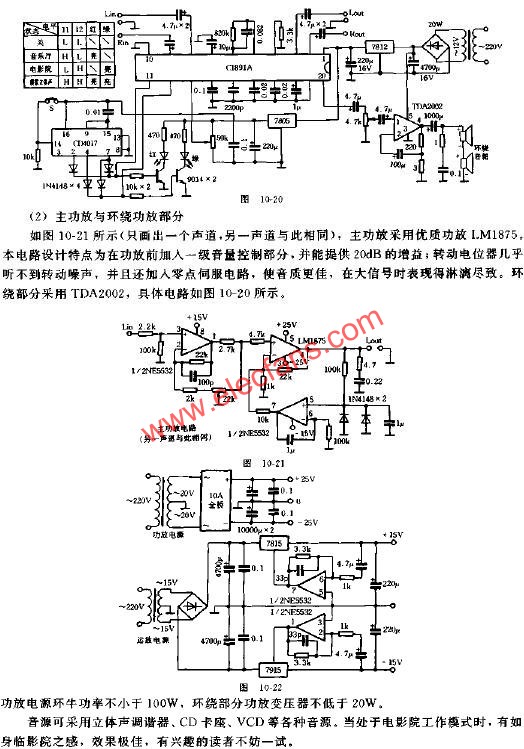

C1891A是日本索尼公司推出的家庭影院四维环绕声处理电路。该电路采用矩阵式移相环绕声放大器。还专门设立了音乐厅、电影院、模拟立体声三种音场效果模式。具体应用电路如图10-20所示，各功能引脚简介如下：2、3脚为左、右声道输出；8、9脚为左、右声道输入、10脚为环绕输出；11、12脚为状态选择脚（接+5V电平即可改变声场模式）、利用集成电路CD4017制成单键式状态选择开关，并具有色光指示，效果良好；13脚 为效果调节端。
