提升液晶电视LED背光性能的新趋势

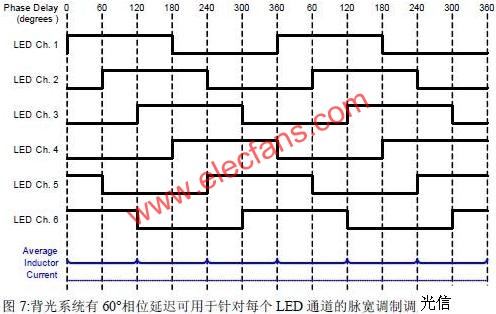

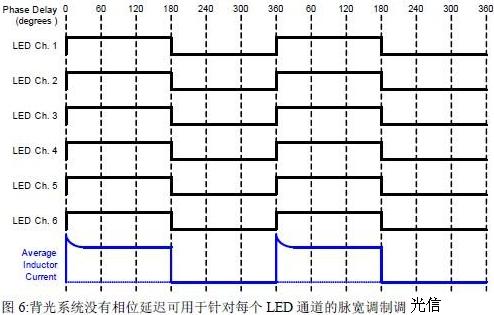

许多传统的CCFL背光系统无法向CCFL灯管添加相位延迟。基于这点，许多LED背光设计人员就延续这种做法，不向LED背光串添加任何相位延迟，但具有波动噪声降低和许多高端直下式背光架构的高级液晶除外。这些传统CCFL背光系统的设计人员常常没有可用于多通道脉宽调制相位延迟的控制信号。此外，有限的时间和资源限制了为电视系统增加新的控制界面和微控制器。最新一代的LED背光IC控制器可针对LED背光电流阱脉宽调制调光信号内部生成用户可编程的相位延迟，从而解决了这个难题。图7显示，针对CCFL背光设计的液晶电视具有在120Hz到480Hz范围内的简单脉宽调制调光信号，并使用了可编程相位延迟。在这种情况下，一个侧入式背光应用可使用6个LED电流阱通道，从而实现了从现有的CCFL液晶电视到LED背光的升级。这6个通道就具有60度相位延迟，可用于平均分配通道开启/关闭时间，并通过LED串交流-直流或直流-直流升压电源降低峰值电流和平均电流。这就提高了电源效率，并且通过降低峰值电感电流，可为系统选择具有更低饱和电流规格的低成本电感器。

结论

　　随着LED电视背光系统的不断发展，新型液晶电视LED背光控制IC为设计人员带来了更好的解决方案。在选择LED背光控制IC时，应考虑以下系统特点：

　　LED VF规格和容差

　　根据LED VF量所需的LED串电压总值

　　系统可以使用配有集成电流阱的IC或需要带有外置MOSFET的控制器吗？

　　计算并联LED电压失配造成的功率消耗以及所需的最大LED电流

　　一旦最高级别的系统参数降低后，就可以选择IC。设计人员必须解决最糟糕的情况下LED串功率消耗的问题。LED电源设计应具有来自控制IC电流阱的正反馈信号，以降低LED串过多的电源电压，从而使总系统功率转换效率最大化。在排布背光电源印刷电路板时，请考虑电路板和放置元件的热属性，尽可能分散消耗功率，使电路板的热量和热源分布最大化。此外，设计人员应利用最新一代LED背光控制IC里先进的新功能，如脉宽调制调光相位延迟控制、电源电流检测反馈以及根据既定串为任意数量的LED配置多个LED串和/或通道的功能。具有更佳额定电压的IC现已面市，可直接在12V至24V电源下工作，并且可在50V时关闭。对于那些对电压和LED电流要求更高的设计而言，可选择驱动外置MOSFET的控制器，并可将其升级至能够满足当今高级液晶电视背光应用的要求。
