针对语音信号的低功耗数字接收机解调方案

　　1 数字前端

　　该低功耗数字接收机主要是针对语音信号的，要处理的信号都是窄带的。对数字前端中的混频器送出的模拟窄带中频信号进行采样，产生数字窄带中频信号。对该信号进行解调之前，先将频谱搬至零中频处，再进行滤波，降采样率等处理，如图1所示。

　　图1中A/D表示模数转换器，LPF表示低通滤波器，fs表示采样率，fo表示最靠近零频处镜像的中频。其中LPF实现如图2所示的功能。设滤出的复数信号采样率降为f's=fs/M。

　　图2中，细线表示上边带(USB)，粗线表示下边带(LSB)。

　　说明一点，在实际中，上下边带的位置关系要根据模拟信号的中频及采样率fs才能确定，这里为了方便解释，就认为LSB在左，USB在右。

　　2 解调方案一

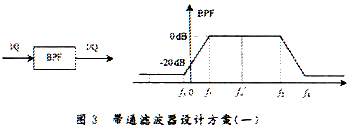

　　以解调上边带为例，如图3所示，设计一个数字带通滤波器，其频响关于中心频率fo'对称，

别为f3，f4，截止频率处的衰减至少为-20 dB。

　　该带通滤波器的设计步骤如下：

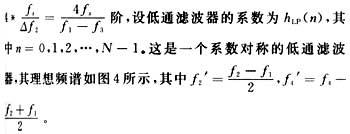

　　(1)先设计一个低

　　通滤波器，通带带宽为Δf1=f2-f1，过渡带带宽为Δf2=f1-f3。估算滤波器阶数：N=

　　(2)将上述的低通滤波器进行频谱搬移即可实现该带通滤波器(BPF)，如图5所示。因此滤波器系数：

　　(3)如果利用FIRS指令实现边带滤波器，那么边带滤波的执行时间会降为原来的一半。但这时要求滤波器的系数是对称的。前面提到的低通滤波器系数是对称的。
