MAX9586–MAX9589低功耗多通道视频放大器

　　MAX9586–MAX9589是集成有重建滤波器和输入钳位电路的小型、低功耗多通道视频放大器。特别适合标清视频信号，可广泛的应用在电视和机顶盒等设备中。

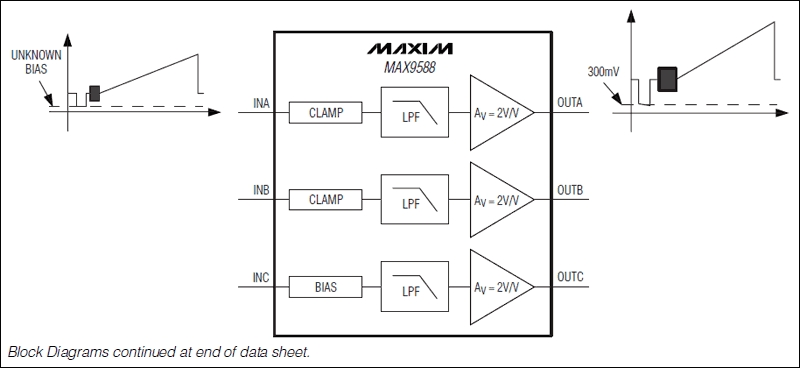

　　数模转换器(DAC)输出的视频信号可交流(AC)耦合至MAX9586–MAX9589的输入端。对于直流(DC)偏置电平未知的外部视频信号，也可交流(AC)耦合至MAX9586–MAX9589的输入端。混合视频信号和亮度信号的直流(DC)电平可由输入同步头钳位电路设置，而色度信号的直流(DC)电平可由输入偏置电路设置。

　　重建滤波器在8.5MHz通频带内具有±1dB平坦度(典型值)，在27MHz时衰减为55dB。放大器增益为2V/V，其输出端可直流(DC)耦合至一个75Ω负载(等价于两个视频负载)，或者AC耦合至一个150Ω负载。

　　MAX9586–MAX9589采用2.7V至3.6V单电源供电，可工作于-40°C至+125°C汽车级温度范围。MAX9586–MAX9589提供小型SOT23和µMAX®封装。

　　关键特性

　　单通道(MAX9586)、双通道(MAX9587)、三通道(MAX9588)和四通道(MAX9589)器件

　　8.5MHz，±1dB通频带

　　27MHz时衰减55dB

　　固定增益为2V/V

　　低功耗：4.25mA每通道

　　2.7V至3.6V单电源工作

　　小型SOT23和µMAX封装
