MAX97200 H类DirectDrive耳机放大器

　　MAX97200是一款45mW H类耳机放大器，采用低至1.8V的单电源供电，采用Maxim的第二代DirectDrive®技术。

　　MAX97200内部采用双模(Dual Mode™)电荷泵，产生放大器所需的电源电压。电荷泵可以输出±PVIN/2或±PVIN电压，具体取决于输出信号的幅度。当输出信号幅度较低时，电源电压为±PVIN/2。需要较大的输出信号时，电荷泵切换模式，产生更高的电源电压，从而向负载提供更大的输出功率。

　　与第一代DirectDrive放大器相比，第二代DirectDrive技术具有更低的功耗。MAX97200采用1.8V稳压源供电，功耗等同于0.9V供电的传统DirectDrive放大器。

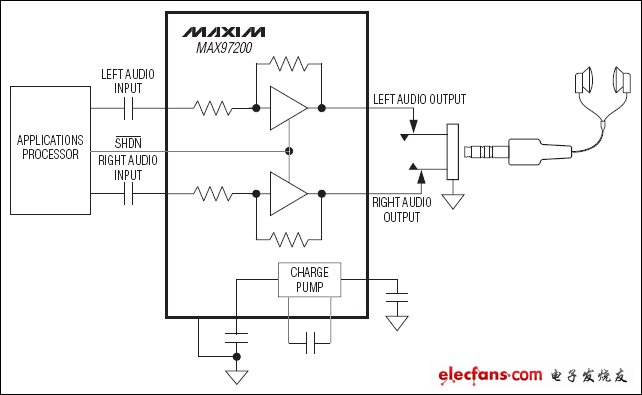

　　Maxim的DirectDrive架构采用反相电荷泵产生负电源电压。耳机放大器采用正电源和负电源供电。这种方案允许音频输出信号偏置在地电位附近，省去了放大器输出和耳机负载之间的大尺寸隔直流电容。

　　低输出失调电压在进入和退出关断状态时具有优异的咔嗒/噼噗声抑制性能。极高的信噪比支持系统的高保真设计。

　　MAX97200采用小尺寸12焊球晶片级封装(WLP 1.27mm x 1.65mm)，具有微小的0.4mm焊球间距，工作在-40°C至+85°C扩展级温度范围。

　　关键特性

　　第二代DirectDrive技术

　　动态、H类、双模电荷泵

　　低工作电压，VPVIN = 1.8V

　　低静态电流，VPVIN = 1.8V时电流仅为1.15mA (典型值)

　　无需大尺寸输出隔直流电容

　　业内领先的咔嗒/噼噗声抑制性能

　　高保真，SNR为105dB (5.6µV输出噪声)

　　为32Ω负载提供34mW输出功率(THD+N为1%)

　　为16Ω负载提供45mW输出功率(THD+N为10%)

　　小尺寸12焊球、1.27mm x 1.65mm WLP封装(焊球间隔为0.4mm)
